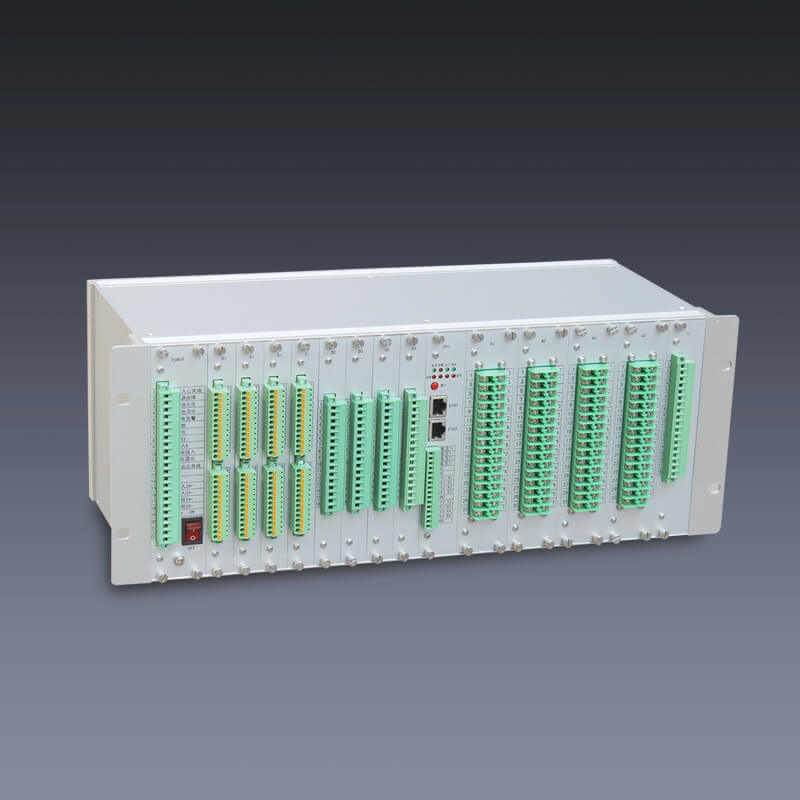

          1. DTU配網自動化終端
          2. 所屬類別:電力綜合自動化系統
          3. DTU配網自動化終端是聚仁電力研發出的全新一代配電終端。具有靈活組態配置功能、WEB 發布功能、獨立保護插件功能。是集成DTU、線路保護 及通信設備管理于一體的新型配電網自動化終端。DTU配電終端的功能模塊能實時監測10~35KV線路電壓、線路電流、零序電流、設備狀態等運行及故障信息,并能完成遙信、遙測、遙控功能,實現配網自動化的實時監控。

            我要詢價留言

          4. 配網自動化站所終端DTU

          5. 一體式設計 采用模塊化一體式設計,遙信、遙測、遙控、通信、電源管理于一體,配網終端DTU采用插拔式結構設計。

          6. 故障檢測功能 DTU可靈活設置定值,實現電壓越上限、電壓越下限、零序電壓越限、涌流閉鎖、零序電流過流等功能。

          7. 高性能軟件平臺 32位微處理器和實時嵌入式操作系統為平臺,綜合使用了各種硬件、軟件的技術。

          8. 安裝方式 DTU站所終端核心單元采用標準機箱,支持前、后接線,整機具備多種結構形式,適合落地、壁掛、柜體等多種安裝方式。

          9. 通訊功能 DTU可與SCADA(數據采集及監控)系統、配電自動化主站、配電自動化二級主站或變電站監控系統通信。

          10. 接口豐富 配備2路標準RJ45接口、自適應的網絡(luò )接口和4路標準串口支持RS232和RS485。

          11. 配網終端DTU優勢

            01

            配網終端DTU安全可靠讓客戶省心

          12. 我們是一家集專門研發、設計、制造、銷售及服務于一體的配網自動化終端DTU生產廠家。我們嚴格要求DTU產品的性能,讓客戶省心、放心。
          13. 02

            DTU終端模塊

          14. 配網終端DTU模塊,價格跟技術更勝一籌,DTU模塊的元器件,性能更穩定。
          15. 03

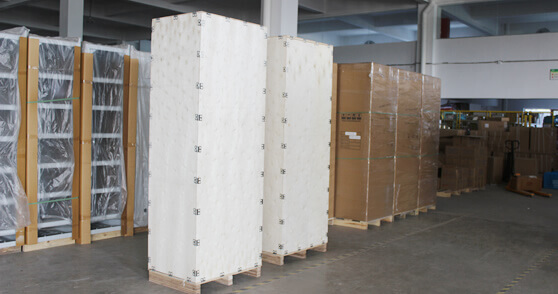

            DTU庫存充足,發貨迅速

          16. 我們擁有自己的獨立倉庫,常規的4路、6路、8路、10路、12路、14路、16路、18路、20路、22路、24路DTU長期備有現貨。
          17. 04

            擁有強大的實力和反應速度

          18. 快速響應解決您的困惑和問題,DTU技術工程師團隊提供配網自動化系統化的解決方案。

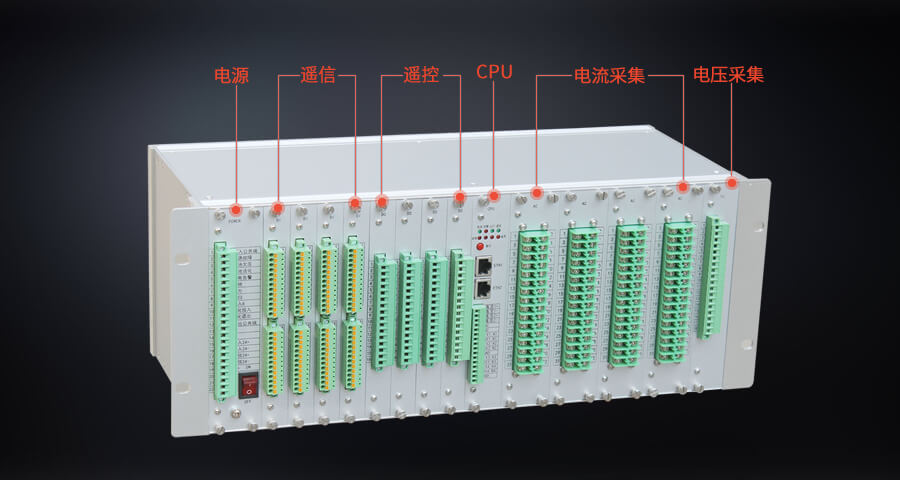

          19. 配網終端DTU主要組成

            遙測(YC)功能及接線
            ■采集遙測量:包括 U a、U b、U c、I a、I b、I c、U 0、I 0 等模擬量。
            ■計算三相線電壓、零序電壓、零序電流;(零序電流、零序電壓可計算可直接采集)的遙測量。
            ■計算三相總有功功率的遙測量。
            ■計算三相總無功功率的遙測量。
            ■計算三相總功率因數遙測量。
            ■計算頻率遙測量。
            ■可對遙測死區范圍設置功能。
            ■具有歷史數據存儲功能,存儲間隔最小15分鐘,存儲容量30天。
            DTU配網終端遙測功能接線
            遙信(YX)功能及接線
            ■采集遙信變位,事故遙信并可向主站或子站自動上傳。
            ■具備雙位置遙信處理功能。
            ■采集開關和接地刀閘的合、分狀態量信息。
            ■采集終端故障、異常信息等虛擬遙信。
            ■采集遙測越限、過流等虛擬遙信。
            ■集通訊狀態虛擬遙信。
            DTU配網終端遙信功能接線
            遙控(YK)功能及接線
            ■終端接受并執行來自主站或子站的遙控命令,完成開關的分、合閘操作。
            ■具有遠方/就地外部遙信功能。
            ■采取"遙控預制-返送校核-操作執行命令"的方式。
            ■每個遙控接點可以單獨設置動作保持時間。
            ■在同一時刻只允許選擇一個控制對象。
            ■終端本身可記錄遙控記錄。
            ■外部遙控功能,通過開入位置來執行遙控命令。
            DTU配網自動化終端遙控功能接線
            通訊功能及接線
            ■與SCADA(數據采集及監控)系統、配電自動化(DA/DMS)主站、配電自動化二級主站或變電站監控系統通信。
            ■采集、轉發網絡(luò )表,并接受上級站的命令。

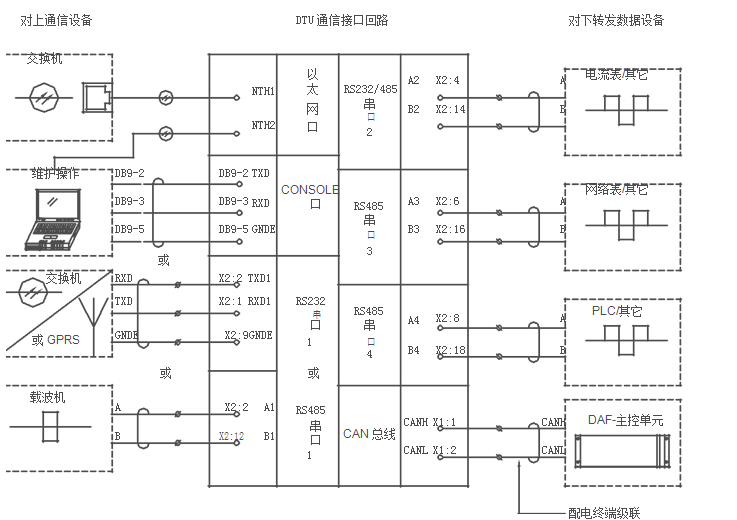

            配網DTU終端通訊功能接線
            DTU配網終端對時功能
            ■具備對時功能,支持SNTP對時方式,接收主站或其它時間同步裝置的對時命令,與主站時鐘保持同步。
            電源管理功能
            ■后備電源在線管理功能,支持定時、周期活化。
            交流采樣
            額定電壓 100V、220V
            額定電流 5A(額定電流為1A的必須在定貨是注明)
            測量精度 電流、電壓:0.5%
            有功、無功、功率因數:1%
            頻率:0.01Hz
            直流采樣
            直流電壓測量范圍 0~60V
            遙信開入
            單板容量 24路,可根據需要擴容至4塊
            信號輸入方式 有源接點
            輸入回路 采用光電隔離
            開入電源 DC24V
            SOE分辨率 小于2毫秒
            事故時遙信變位傳送時間 小于1秒
            防抖動時間 可通過軟件設置0~60000毫秒
            遙控輸出
            單板容量 8點(4路),可根據需要擴容至4塊
            輸出方式 繼電器常開節點
            輸出時間 默認2000毫秒、可設定輸出時間
            接點容量 AC250V,10A;DC48V,8A
            電源
            輸入電源 直流24V/48V;允許偏差+15%~-20%;電壓紋波不大于5%
            后備電源 采用24V/48V電池組(鉛酸或鋰離子)容量可根據要求定制
            通訊
            網絡(luò )口 2路標準RJ45口,10M/100M自適應。
            串口 4路標準串口,支持RS232和RS485。后備電源
            通訊參數 波特率:300~115200bps
            數據位:8位
            校驗位:無校驗、偶校驗、奇校驗
            停止位:1位
            通信協議串口 串行接口:DL/T634.5101-2002/IEC608-70-5-101:2002、CDT協議
            以太網絡(luò )接口:DL/T634.5104/IEC60870-5-104、101協議
            通信方式 支持基于光纖的網絡(luò )通信方式
            支持電力載波通信方式
            支持無線通信(GPRS/CDMA)
            配電站所終端DTU概述
            RVP-D3000配電站所終端(DTU)是集遙信、遙測、遙控、保護、通信、電源管理于一體的新型配電自動化終端,適用于10kV開閉站、配電室、環網柜、箱變等場所。該終端基于數字信號處理技術和高速工業通信網絡(luò )技術,實現高速工業現場總線級聯,個體為“集中監控式”,整體為“智能分布式”。測控終端各功能插件獨立設計,軟硬件組態擴展靈活,支持在線遠程故障診斷、程序升級、數據管理等高級應用功能,維護簡易、操作方便。
            技術優勢
            ●采用測量、控制、保護、通信“四合一”一體化設計,實現開閉所、環網柜、箱變智能解決方案。
            ●核心單元采用標準機箱,支持前/后接線,整機具備多種結構形式,適合落地、壁掛、柜體等安裝方式。
            ●功能插件獨立設計、總線式結構,功能擴展方便,支持熱插拔。
            ●硬件平臺統一,基于雙CPU技術,高速DSP+ARM系統,成熟保護及測控算法,保證數據采集的準確及快速性。
            ●裝置元件采用工業品級軍品級,滿足IEC6100-4-IV(最嚴酷等級)電磁兼容要求,適應電力戶外惡劣環境。
            ●軟硬件靈活組態配置,產品適用性強,能提供多回路監控、高低壓同時在線監測功能。
            ●通信管理機功能,支持多種通信方式,可配置多種通信規約,并具備數據轉發功能。
            ●電源智能監控及管理技術,自主判斷交流失電、蓄電池欠壓,實現蓄電池的自動無擾切換、充放電、活化管理功能。
