          2. RT-L系列可調漏電繼電器
            3.

          3. 所屬類別：漏電繼電器
            4.

          4.

            動作電流


            30~300mA范圍可調，50~500mA范圍可調


            動作時間類型


            快速型、延時型


            快速型動作時間


            ≤0.1S


            延時型動作時間


            0.1S、0.2S、0.5S可選


            互感器孔徑


            25mm，45mm，100mm，150mm、200mm或方形非標


            安裝方式


            35mm導軌安裝、嵌入式面板、固定式


            我要詢價留言



            5.





















            •



              RT-L系列可調漏電繼電器


              RT-L系列可調漏電繼電器（漏電保護繼電器）適用于交流電壓至690V，頻率為50Hz，電流至1500A及以下漏電繼電器中性點接地電路中。RT-L漏電繼電器可與帶分勵脫扣器或失壓脫扣器的斷路器、交流接觸器、磁力啟動器等組成漏電保護裝置，作漏電和觸電保護之用，可配備蜂鳴器、信號燈等各種聲光指示器件結合組成漏電報警裝置。該繼電器體積小，安裝使用方便，三種安裝方式通用型殼體：35mm導軌安裝、嵌入式面板安裝、固定式安裝。動作值固定分檔可調，具有動作可靠、連續供電穩定、操作簡易等特點?？梢杂脕?lái)對線路進行接地故障保護，防止由于接地故障電流引起的設備事故或電氣火災，也可用來對人體觸電解除提供間接接觸保護。RT-L可調漏電繼電器的動作時間分快速型和延時型，配合使用時對干線和支線進行分級選擇保護，是LLJ-□FS的改進型號，可替代過去LLJ-□F(S)系列漏電繼電器。

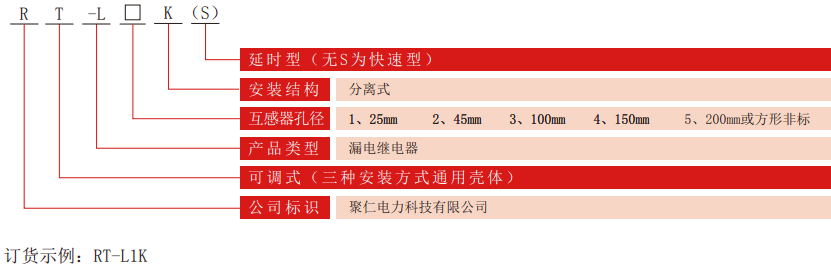

              RT-L系列可調漏電繼電器型號分類及含義


              RT-L系列可調漏電繼電器型號分類






              RT-L漏電繼電器工作原理


              屬于電子式電流動作型漏電繼電器，主要由零序電流互感器、電子線路、試驗回路及出口繼電器組成其工作原理如下： 接線如下圖所示，當穿過零序電流互感器的電路發生對地漏電時IA+iB+iC+iN≠0.零序電流互感器付邊就產生一個感應信號，此信號經電子電路處理，當漏電電流達到動作值時，使可控硅導通，出口繼電器動作，利用常開、常閉觸點控制主線路斷路器或接觸器斷開，從而達到保護的目的。試驗回路由電阻、按鍵等元件組成，當按下按鍵后，既有電流流過互感器，相當于主電路發生了漏電，漏電繼電器動作。

RT-L系列可調漏電繼電器型號分類






              主要技術參數




              動作電流


              30~300mA范圍可調，50~500mA范圍可調


              動作時間類型


              快速型、延時型


              快速型動作時間


              ≤0.1S


              延時型動作時間


              0.1S、0.2S、0.5S可選


              互感器孔徑


              25mm，45mm，100mm，150mm、200mm或方形非標


              安裝方式


              35mm導軌安裝、嵌入式面板、固定式








              漏電繼電器典型應用圖


              漏電繼電器典型應用接線圖






              RT-L漏電繼電器外形及安裝尺寸圖


              漏電繼電器外形及安裝尺寸圖






              互感器外形及安裝尺寸圖


              電流互感器外形及安裝尺寸圖




              •
