            通用型微機保護裝置
            首頁> 產品中心>微機保護裝置

            聯系我們

            •  181-1722-3661
            •  021-67183050
            •  021-37190051
            •  jurendianli@163.com

          1. 小電流接地選線保護裝置
          2. 所屬類別:微機保護裝置
          3. 產品型號

            RHS6025

            工作電壓

            AC/DC:85~265V(可定制48V)

            輸入零序電壓

            0~150V

            輸入零序電流

            20mA~5A

            選線范圍

            3段母線共48路

            測量精度

            1%(零序電壓),0.5%(零序電流)

            我要詢價留言

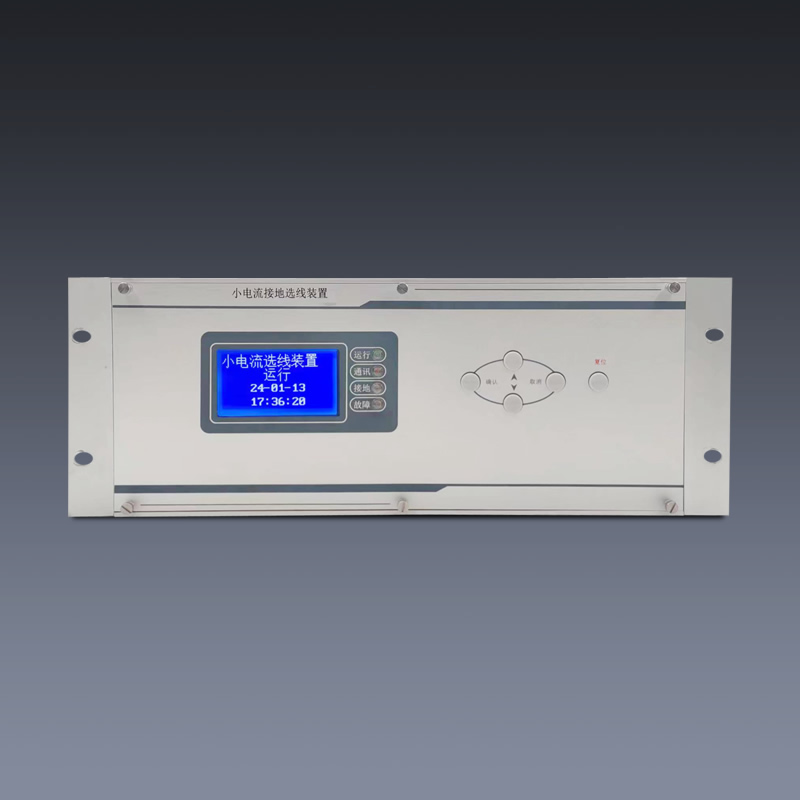

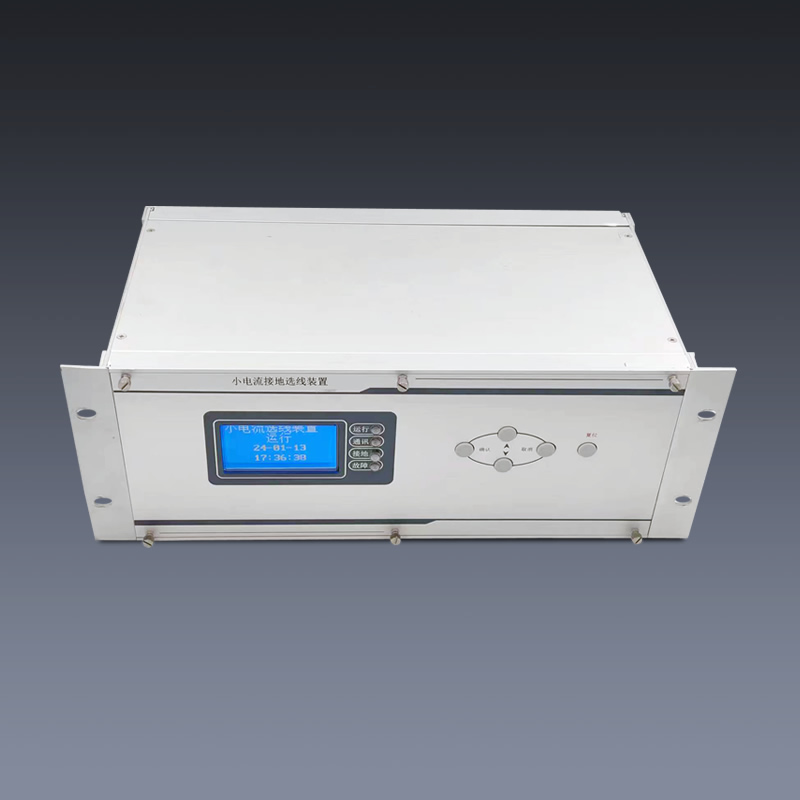

            • RHS6025小電流接地選線保護裝置
              小電流選線裝置是工業現場電路保護系統的組成部分,該裝置能夠在電路系統發生接地(弧光或金屬性)現象時準確判斷出故障出現的位置,并把信息進行遠程傳輸,從而方便現場人員檢修。
              RHS6025小電流接地選線保護裝置主要特點

              模塊化設計
              主控片采用16位高速度自帶數據采集模塊的單片機,各模塊之間采用可冗余校驗、多主發送的CAN通訊方式進行數據交換及共享。面板采用顯示屏及簡單的5鍵操作功能進行人機對話。

              雙看門狗方式
              較寬的工作輸入電壓,較高的電流信號測量精度;具備故障和設置信息的記憶功能;具備實時數據和故障數據遠傳功能。

              工作原理

              正常啟動時
              系統時刻監測各段的零序開口電壓變化情況,一旦開口電壓在連續3ms內的值大于給定的值時,立即啟動該段的選線功能,同時對接下來一個周期內的開口電壓進行采樣并計算有效值,通過有效值的大小來判斷系統是否符合接地故障,如果符合條件,則顯示屏彈出故障界面,顯示故障的位置及故障時的電流值。

              選線方法
              通過系統采樣相位法和較大有效值法。啟動選線后,選線部分先采樣一個周期的數據,延時若干個周期后進行下一個周期的數據采樣;通過對比兩采樣周期數據的變化來判斷相位是否變化,如果相位發生變化(弧光接地發生后消弧設備投入保護的情況),而且其有效值大于一個設定的限值(作為干擾信號值)時,認為該段發生故障;如果該段所有相位都不發生變化(弧光接地時消弧設備不投入保護或發生的是金屬性接地),則根據有效值較大法來判斷故障位置。

              故障發生時
              小電流接地選線裝置給出無源接點報警信號,也可根據客戶定制要求外掛一對一的報警接口模塊。
