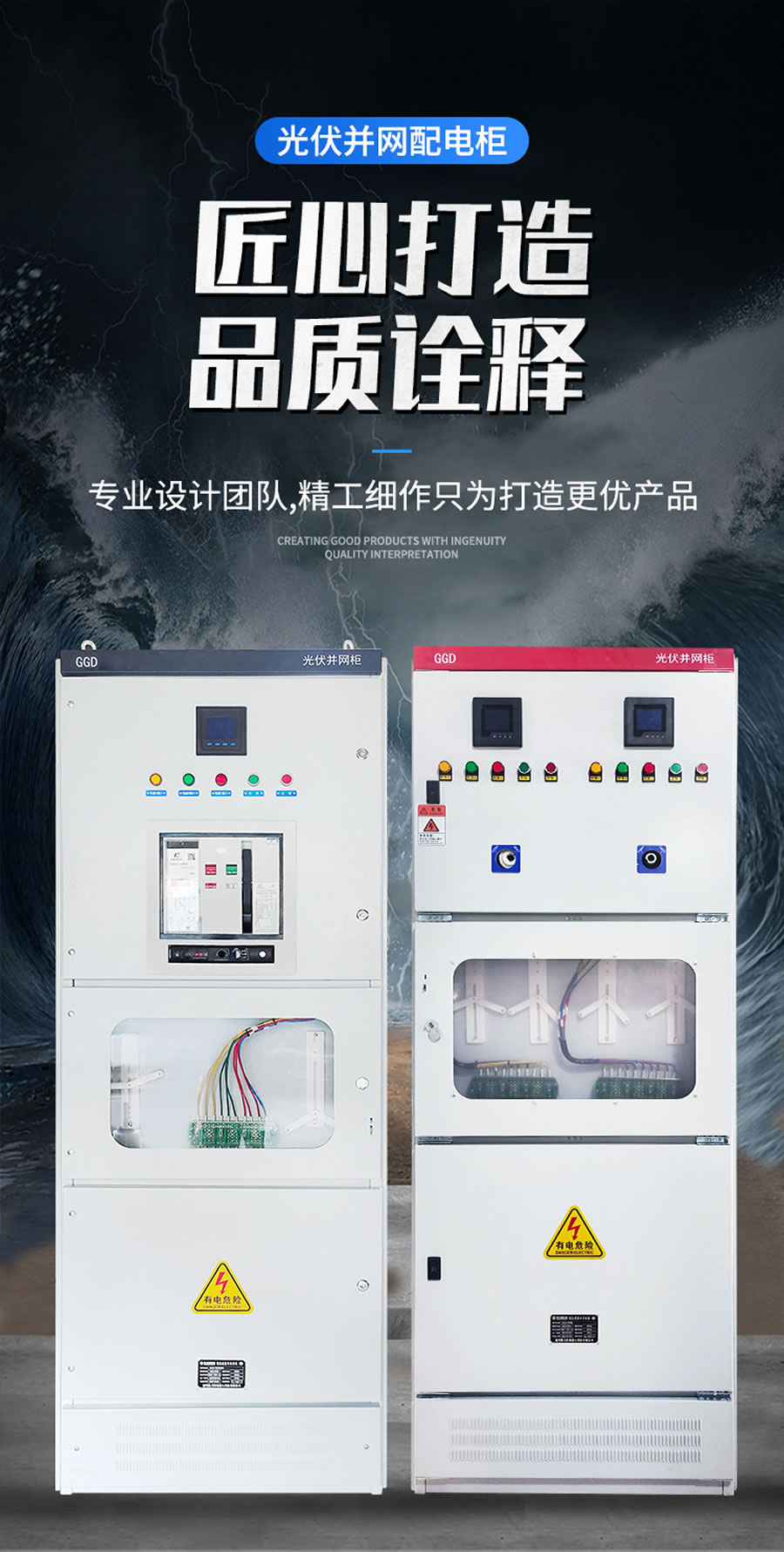

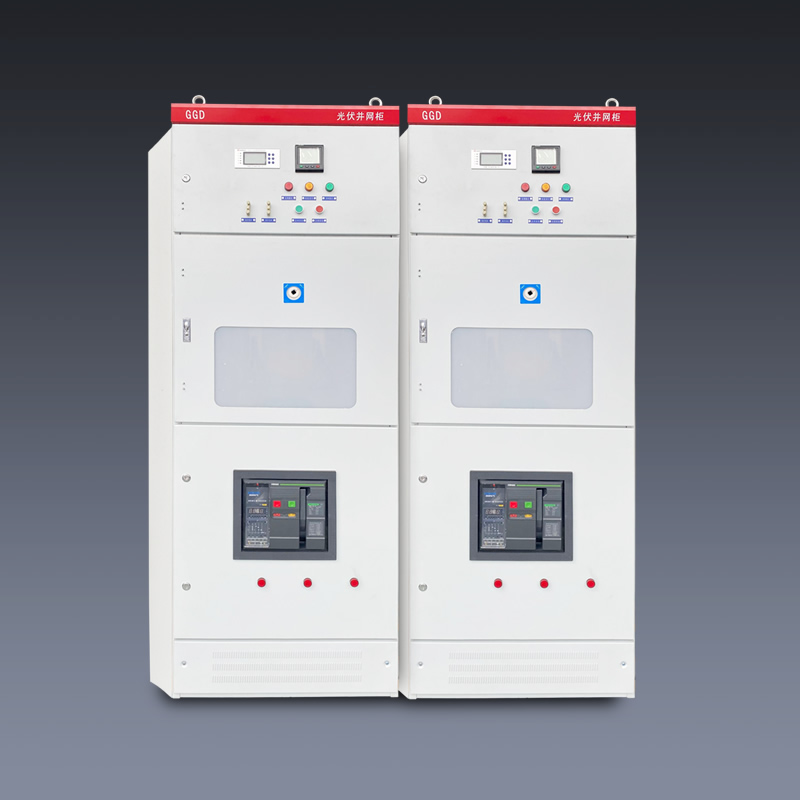

          1. 光伏并網柜
          2. 所屬類別:光伏二次設備
          3. 適用范圍

            0.4KV電壓等級分布式發電

            工作電源

            85V~265V(AC/DC)

            保護功能

            過流、過負荷、過電壓、低電壓等

            通訊功能

            RS485總線

            正常功耗

            <5W

            額定頻率

            50Hz

            我要詢價留言

            • 光伏并網柜概述
              主要用于交流400V低壓系統的分布式光伏發電項目,低壓光伏并網柜主要有防孤島保護裝置(還可加裝故障解列裝置、電能質量在線監測裝置)、隔離刀開關、并網斷路器、防雷器、溫濕度控制器、電能計量裝置和柜體等組成。柜型及柜體尺寸根據現場情況定做為MNS,GCS,GCK,GGD這幾種。

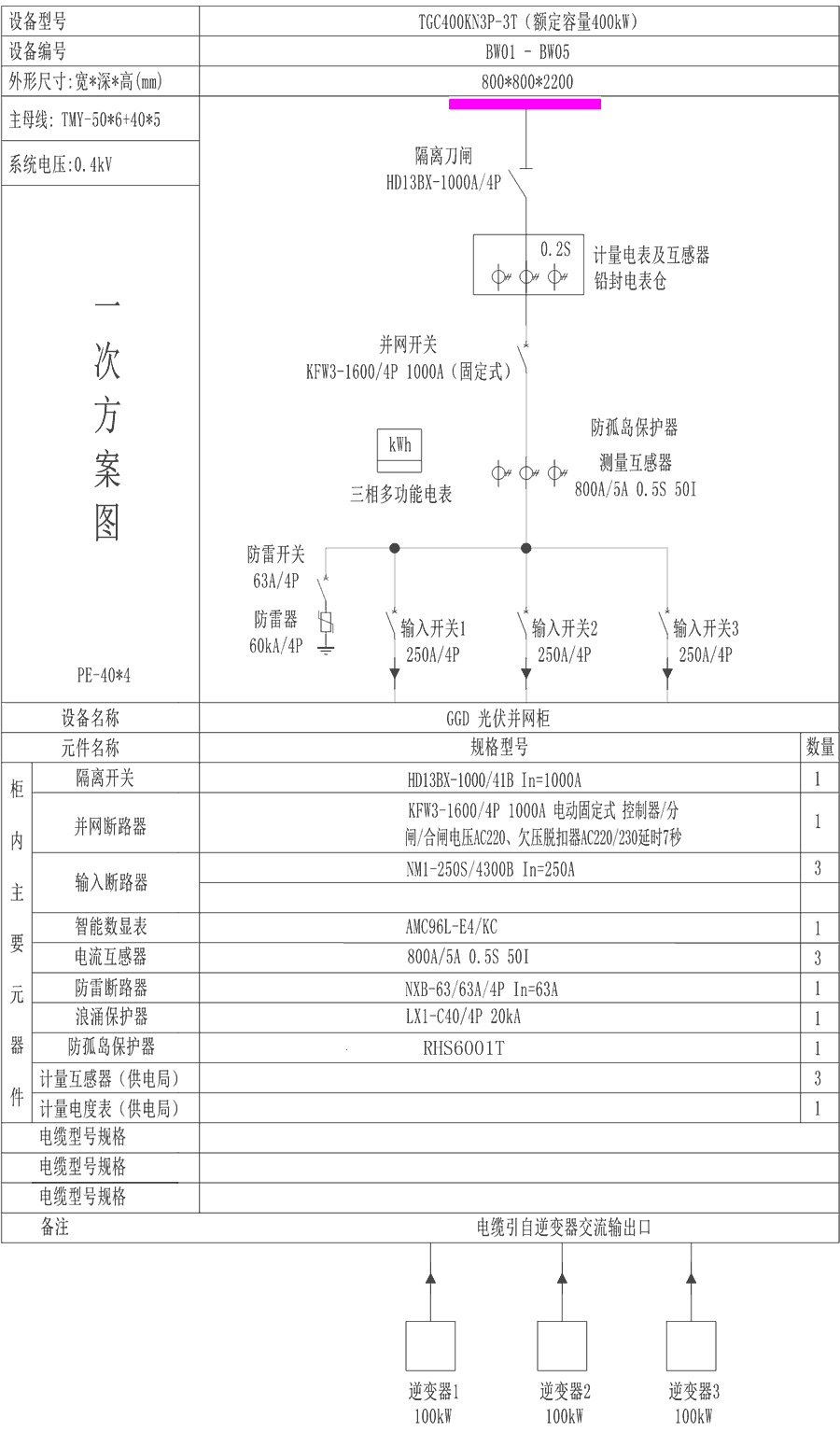

              光伏并網柜典型圖紙

              光伏并網柜典型圖紙

              光伏并網柜作用
              ■當光伏發電系統出線電壓、頻率、過負荷等異常情況,對本站設備造成威脅或對電網側產生沖擊和影響時,光伏防孤島裝置可以迅速向并網斷路器發出跳閘命令,迅速切除故障電路。當故障排除電網電壓回復正常,防孤島保護裝置監測正常會(huì )自動合上并網斷路器。
              ■當電網側出線電壓、頻率、過負荷等異常情況,對本站設備造成沖擊和影響時,光伏防孤島裝置也能迅速監測并對并網斷路器發出跳閘命令,從而迅速斷開并網開關,防止孤島效應。
              ■當光伏發電系統本側出現故障,而電網側正常,這事需要相關工作人員檢修,這事光伏并網設備能有效防止電網側向光伏側反送電,從而保證了光伏側檢修人員的生命安全。

              光伏并網柜特點

              光伏并網柜技術要求
              ■光伏并網柜的箱體應有足夠的機械強度,在運輸、安裝中不發生變形。外殼油漆噴涂均勻并具有抗暴曬、抗腐蝕、牢固的防附著力等特點。
              ■光伏并網柜的箱體采用金屬材料,具有抗暴曬、不易導熱、抗風化腐蝕及抗機械沖擊等特點。開關柜金屬框架均具有良好的接地,至少設置2個接地端子,并標有明顯的保護接地符號。
              ■光伏并網箱體應能夠從底部引入電纜。
              ■光伏并網柜箱體防護等級不低于IP65。
              ■光伏并網柜柜體設計滿足自然通風要求,散熱性能良好,方便現場安裝。柜頂四角配備可拆卸的起吊環。柜體采用厚度不低于2mm的冷軋鋼板制作。
              ■光伏并網柜箱門、隔板采用靜電環氧噴塑并進行橘紋處理消除眩光。
              ■光伏并網柜內元件的溫升應不超出所采用標準的允許溫升。
              ■光伏并網柜內元件除應能滿足木回路的參數要求外,還應保證在規定的額定條件下安全可靠地運行,且其安裝應易于檢查和維修。
              ■光伏并網柜絲印上海聚仁電力科技有限公司LOGO,以及“上海聚仁電力”字樣、絲印“并網柜”字樣。
              ■并網柜單獨設置計量小室,內置雙向智能電表安裝支架一只,負控安裝架一只,表計上下空間符合相關要求。計量室單獨開門,可鉛封,帶透明觀察窗,以便觀察抄表,在合適位置預留傳 感器電纜孔一個(直徑60mm)。
              ■光伏并網柜的斷路器帶欠壓脫扣功能,電壓整定70%,并預留一對一開一閉觸點,設置開關狀態指示,電壓、電流指示。
              ■防雷模塊具有過熱、過流保護功能。防雷模塊劣化后能自動斷開。
              ■提供光伏并網柜內部原理圖、接線示意圖、安裝示意圖。
              ■提供并網柜的內部原理圖、接線示意圖、安裝示意圖。
              ■光伏并網柜要求安裝相應的斷路器間隔,預留安裝的空間(設計圖紙經買方確認后進行)。
              ■設置母線室,單獨開門(設計圖紙經買方確認后進行)。
              ■二次設備、接線應標明原理圖和安裝圖標號,標號應正確、完整、清晰、牢固。
              ■二次回路的接線端子排安裝位置與一次接線對應,要充分考慮方便用戶安裝接線和檢修。
              ■二次導線采用阻燃多股銅芯塑料導線。
              ■光伏并網柜的二次回路承受2kV工頻耐壓試驗無破壞性放電。
              ■所有進出直流配電柜的控制配線及端子均需做配線標記,該標記的文字與編號應與控制原理圖上的一致。所有配線標記采用阻燃材料。
              ■配線主回路應按國標規定的顏色和文字標注。
              光伏并網柜的功能
              ■保護功能
              防孤島裝置具有被動孤島檢測、有壓自動合閘、過欠壓保護、高低頻保護、逆功率保護等。
              ■自動并網
              防孤島保護裝置具有失壓跳閘(電網失壓)和有壓自動重合閘功能,在電壓異常時跳閘,電壓回復正??梢宰詣?dòng)并網合閘。同時具備智能通訊功能,可以和后臺系統通訊組網,遠程操作斷路器分合閘,遠程查看并網柜各種電參量及開關位置信息。
              ■電度計量
              壓光伏并網柜可以加裝計量倉,計量倉帶鉛封裝置,可以有效防止竊電。計量倉內可以安裝計量裝置和負控裝置(一般當地供電局提供),可以很好的記錄發電量情況。
