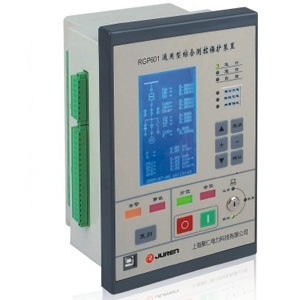

RGP601通用型微機綜合保護裝置是上海聚仁電力科技有限公司在總結了國內外同行多年應用經驗基礎上,結合國內 綜合自動化系統的實際特點,開發研制的集保護、監視、控制、通信等多種功能于一體的電力自動化 產品,是構成智能化開關柜的理想電器單元。多種功能的高度集成,靈活的配置,友好的人機界面,使得RGP601通用型微機綜合保護裝置可作為35KV及以下電壓等級的不接地系統、小電阻接地系統、消弧線圈接地系統、直 接接地系統的各類各類電器設備和線路的保護及測控,也可作為部分66KV、110KV電壓等級中系統的電壓電流 的保護及測控。
1.1RGP601通用型微機綜合保護裝置的應用范圍
RGP601通用型微機綜合保護測控裝置內置一個由二十多個標準保護程序構成的保護庫,具有對一次設備電壓電 流模擬量和開關量的完整強大的采集功能,自帶自適應型操作回路,配備標準RS485和工業CAN通訊口。以上基 本功能通過合理配置可實現以下間隔的保護和測控功能:
(1)35KV進線保護測控
(2)35KV主變壓器高壓側后備保護測控及非電量保護
(3)35KV主變壓器低壓側后備保護測控及非電量保護
(4)10(6)KV進線單元保護測控
(5)10(6)KV出線單元保護測控
(6)10(6)KV分段單元保護測控
(7)10(6)KV廠(所)用變壓器單元保護測控
(8)10(6)KV高壓電動機單元保護測控
(9)10(6)KV高壓電容器單元保護測控
(10)10(6)KV高壓電抗器單元保護測控
(11)進線備自投功能及橋開關備自投功能
(12)PT單元測控及PT切換功能
1.3 保護功能
RGP601保護功能配置如下:
1,I段過流(速斷)保護(帶方向閉鎖、低壓閉鎖、負壓閉鎖、定值加倍)
2,Ⅱ段過流(限時速斷)保護(帶方向閉鎖、低壓閉鎖、負壓閉鎖、定值加倍)
3,Ⅲ段過流(定時限過流)保護(帶方向閉鎖、低壓閉鎖、負壓閉鎖、保護退出)
4,反時限過流保護(IEC標準反時限四種特性曲線)
5,后加速保護
6,過負荷保護
7,負序電流保護
8,零序電流保護
9,單相接地選線保護 (可選五次諧波判據)
10,過電壓保護
11,低電壓保護
12,失壓保護
13,負序電壓保護
14,風冷控制保護
15,零序電壓保護
16,低周減載保護 (帶電壓閉鎖、滑差閉鎖、欠流閉鎖)
17,低壓解列保護 (帶滑差閉鎖、欠流閉鎖)
18,重合閘保護 (帶檢無壓、檢同期)
19,備自投保護(帶自投自復,檢無壓,檢無流)
20,過熱保護
21,逆功率保護
22,啟動時間過長保護
23,定時限Ix過流保護
24,反時限Ix過流保護 (IEC標準反時限四種特性曲線)
25,保護選項:電動機參數(注1)
26,保護選項:PT控制(注2)
27,保護選項:PT并列切換(注3)
28,非電量保護1~8(注4)
注1:電動機參數選項開放后在定值菜單里會(huì )出現電動機額定電流及啟時時間設置參數,先設置此參數電動 啟動時間過長和三段過流的啟動加倍和啟動退出才有意義,否則投入無效。
注2:PT控制功能被開放后,裝置將具有PT控制邏輯,裝置對PT單元進行測控時需要開放此參數。 注3:PT切換并列功能被開放后,裝置將具有PT切換并列的功能,在PT單元需要并列時開放此參數。
注4:非電量保護用于實現瓦斯、溫度等非電量保護,也可實現標準保護庫中未提供的特殊保護。
RGP601保護功能的優點:
1)保護庫中配置有二十幾種常用保護,滿足用戶對不同電氣設備或線路的保護要求。
2)用戶可根據實際運行需要配置相應的保護,真正實現為用戶“量身定做”。
3)自定義保護功能可實現標準保護庫中未提供的特殊保護,滿足用戶要求。
4)各保護功能相對獨立,保護定值、時限、閉鎖條件和保護投退可獨立整定和配置。
5)保護功能的實現不依賴于通信網絡(luò ),滿足電力系統對保護的可靠性要求。
6)支持多套保護定值手動切換。
7)與事件記錄、故障錄波、通信功能緊密配合,使繼電保護技術的應用達到一個新的水平。
