          2. DTR-115時間繼電器
            3.

          3. 文章類別：DTR型時間繼電器
            4.

          4. 文章概述
            5.

          5. 產品型號：DTR-115時間繼電器

延時觸點：3常開2常閉

額定電壓：110V、220V（AC/DC）

安裝方式：導軌安裝
            6.

            詢價留言






















            •



              概述


              DTR-115采用石英晶體振蕩器和大規模CMOS集成電路，其延時精度遠高于電磁型時間繼電器和RC型時間繼電器，為電力系統繼電器保護縮短主保護和后備保護時間極差提供保證，且整定范圍更大，極差更小，直觀方便，從0.02秒到999小時范圍內都可以任意選擇，均能保證精度，無須校驗。主要用于各種保護和自動控制線路中，使被控制元件的動作得到可靠的延時。DTR-115采用靜態集成電路具有整定范圍更大、級差小、觸點容量大、整定直觀方便等優點。

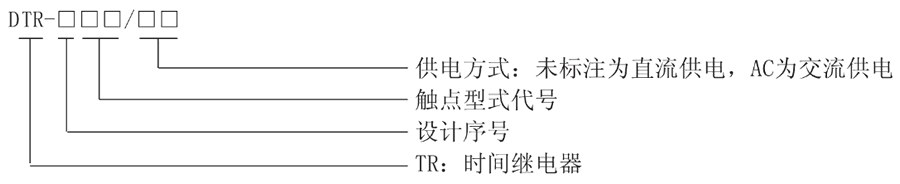

              型號及含義


              DTR-115型號及其含義


              DTR-115主要特點


              ●延時型時間繼電器動作后，利用觸點自保持，繼電器觸點無抖動，抗干擾能力強。

●DTR-115采用撥碼整定，具有整定方便、級差小、整定范圍寬等特點。

●延時范圍廣，有0.02秒~999分或0.02秒~999小時可選。

●采用集成電路和進口元器件，穩定性和可靠性更高。

●采用導軌安裝，對比老式的凸出式結構和插拔結構其安裝更方便。


              原理圖




              DTR-115時間繼電器采用CMOS集成電路。上電瞬間，晶振起振，CPU復位，從零開始正向計數，同時讀取撥盤的設定值的時基常數；當計數值與設定值相同時，輸出高電平，驅動三極管，出口繼電器動作，且利用觸點自保持，以保證不發生抖動；當電源消失，出口繼電器則返回。原理如下圖所示：


              DTR-115工作原理圖

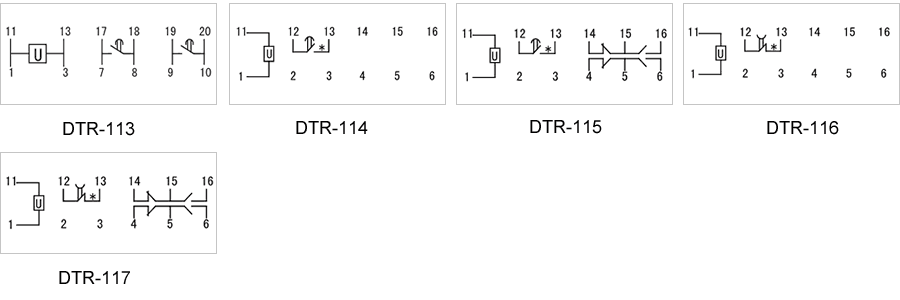

              接線圖


              DTR-115內部接線圖


              DTR-115技術參數








            額定參數




            直流額定電壓
            24V、110V、220V可選




            交流額定電壓
            110V、220V可選




            直流動作電壓
            ≤70%額定電壓




            交流動作電壓
            ≤75%額定電壓




            延時范圍
            0.02秒~999分或0.02秒~999小時可選




            延時整定值
            整定值≤100S（誤差<+0.1S），整定值>100S（誤差<±0.1S）




            返回時間
            ≤20mS




            功耗
            ≤5W




            安裝方式及接線




            安裝結構
            導軌安裝




            接線方式
            端子排接線




            絕緣性能




            絕緣電阻
            繼電器外殼與外露帶電端子之間用開路電壓500V的兆歐表測量，絕緣電阻不小于10MΩ




            絕緣耐壓
            繼電器外殼與外露帶電端子之間能耐受2KV（有效值）50Hz試驗電壓，歷時1分鐘，無擊穿或閃絡(luò )現象




            環境條件




            環境溫度
            -15℃～55℃




            工作電壓
            不大于120%額定電壓




            工作位置
            任意




            周?chē)艌?chǎng)強度
            小于0.5mT




            環境相對濕度
            不大于90%




            大氣壓力
            80～110KPa




            溫度
            -25℃～+70℃




            海拔高度
            不大于2500 米








              DTR-115延時范圍時間整定方法




              通過撥碼數字整定，該三位數字乘時基，即為整定時間，如撥碼數字時間為378，時基為10毫秒，則整定的延時時間為3780毫秒，用戶可根據需要自行設定DTR-115時間繼電器的延時范圍時間，只需通過拔碼調整數字即可，時基選擇詳見下表中的時基設定表。


              DTR-115時基設定表




              主要特點




              DTR-115阻燃殼體


              DTR-115靜態集成電路


              DTR-115端子排接線


              DTR-115導軌條安裝




              導軌安裝結構


              DTR-115導軌安裝結構外形尺寸




              •
