          2. HBDLX-21/3零序過電流繼電器
            3.

          3. 文章類別：HBDLX-2型零序過電流繼電器
            4.

          4. 文章概述
            5.

          5. 產品型號：HBDLX-21/3過電流繼電器

觸點形式：2常開

動作時間：小于20ms

返回時間：小于35ms

工作電壓：AC：225V

安裝方式：導軌安裝
            6.

            詢價留言






















            •



              概述


              HBDLX-21/3電流繼電器主要用于輸電線路、變壓器和發電機的零序過電流保護中。HBDLX-21/3采用集成電路具有精度高、功耗小、動作時間快、返回系數高、整定直觀方便、范圍寬等特點，提供直流輔助電源后完全可替代電磁型電流繼電器，輔助電源采用開關電源變換，交直流通用，工作范圍大。


              型號及含義

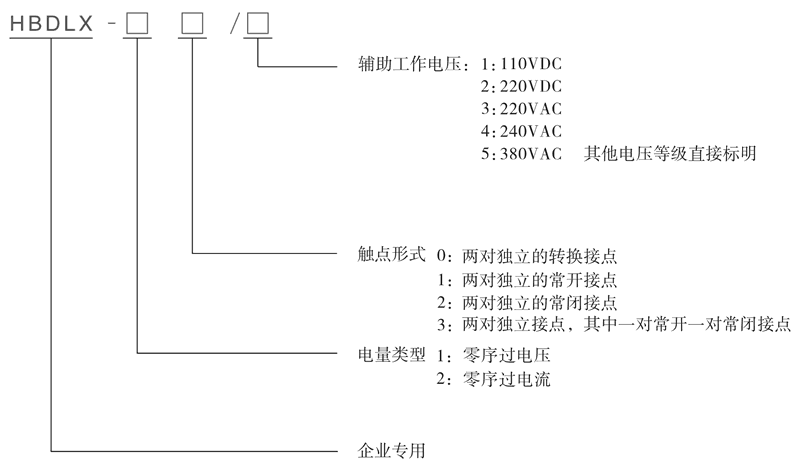

              HBDLX-21/3型號及其含義


              工作原理




              HBDLX-21/3電流繼電器采用進口集成電路構成。被測量的交流電流I~經隔離變流器后，在其次級得到與被測、電流成正比的電壓Ui。經定值整定后進行整流，整流后的脈沖電壓經濾波器濾波，得到與Ui成正比的直流電壓Uo。在電平檢測中Uo與直流參考電壓Ue進行比較，若直流電壓Uo低于參考電壓，電平檢測器輸出正信號，驅動出口繼電器，繼電器處于動作狀態，反之，若直流電壓Uo高于參考電壓Ue，電平檢測輸出負信號，HBDLX-21/3處于不動作狀態。原理如下圖所示：


              HBDLX-21/3工作原理圖




              HBDLX-21/3技術參數








            額定參數




            直流額定電壓
            110V、220V可選




            交流額定電壓
            220V、240V、380V可選




            直流動作電壓
            ≤70%額定電壓




            交流動作電壓
            ≤75%額定電壓




            動作時間
            ≤20ms




            返回時間
            ≤35ms




            返回系數
            >0.90




            功耗
            ≤5W




            絕緣性能




            絕緣電阻
            繼電器外殼與外露帶電端子之間用開路電壓500V的兆歐表測量，絕緣電阻不小于10MΩ




            絕緣耐壓
            繼電器外殼與外露帶電端子之間能耐受2KV（有效值）50Hz試驗電壓，歷時1分鐘，無擊穿或閃絡(luò )現象




            環境條件




            環境溫度
            -15℃～55℃




            工作電壓
            不大于120%額定電壓




            工作位置
            任意




            周?chē)艌?chǎng)強度
            小于0.5mT




            環境相對濕度
            不大于90%




            大氣壓力
            80～110KPa




            溫度
            -25℃～+70℃




            海拔高度
            不大于2500 米








              接線圖

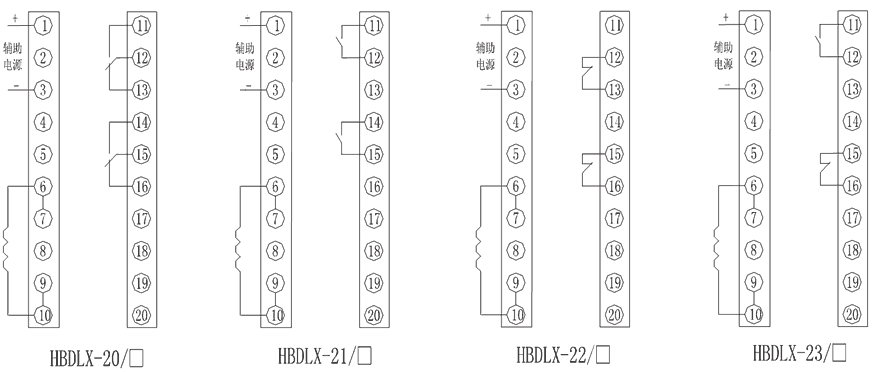

              HBDLX-21/3內部接線圖


              HBDLX-21/3觸點形式和輔助工作電壓








            型號
            觸點形式
            動作時間
            返回時間
            工作電壓




            HBDLX-20/1
            2轉換
            ≤20ms
            ≤35ms
            DC：110V




            HBDLX-20/2
            2轉換
            ≤20ms
            ≤35ms
            DC：220V




            HBDLX-20/3
            2轉換
            ≤20ms
            ≤35ms
            AC：220V




            HBDLX-20/4
            2轉換
            ≤20ms
            ≤35ms
            AC：240V




            HBDLX-20/5
            2轉換
            ≤20ms
            ≤35ms
            AC：380V




            HBDLX-21/1
            2常開
            ≤20ms
            ≤35ms
            DC：110V




            HBDLX-21/2
            2常開
            ≤20ms
            ≤35ms
            DC：220V




            HBDLX-21/3
            2常開
            ≤20ms
            ≤35ms
            AC：220V




            HBDLX-21/4
            2常開
            ≤20ms
            ≤35ms
            AC：240V




            HBDLX-21/5
            2常開
            ≤20ms
            ≤35ms
            AC：380V




            HBDLX-22/1
            2常閉
            ≤20ms
            ≤35ms
            DC：110V




            HBDLX-22/2
            2常閉
            ≤20ms
            ≤35ms
            DC：220V




            HBDLX-22/3
            2常閉
            ≤20ms
            ≤35ms
            AC：220V




            HBDLX-22/4
            2常閉
            ≤20ms
            ≤35ms
            AC：240V




            HBDLX-22/5
            2常閉
            ≤20ms
            ≤35ms
            AC：380V




            HBDLX-23/1
            1常開1常閉
            ≤20ms
            ≤35ms
            DC：110V




            HBDLX-23/2
            1常開1常閉
            ≤20ms
            ≤35ms
            DC：220V




            HBDLX-23/3
            1常開1常閉
            ≤20ms
            ≤35ms
            AC：220V




            HBDLX-23/4
            1常開1常閉
            ≤20ms
            ≤35ms
            AC：240V




            HBDLX-23/5
            1常開1常閉
            ≤20ms
            ≤35ms
            AC：380V








              主要特點




              HBDLX-21/3阻燃殼體


              HBDLX-21/3靜態集成電路


              HBDLX-21/3端子排接線


              HBDLX-21/3導軌條安裝




              企業實拍


              企業內部環境


              HBDLX-21/3安裝結構


              導軌安裝結構外形尺寸




              •
