          3. HJLL-94/A零序電流繼電器
            4.

          4. 文章類別：HJLL型零序電流繼電器
            5.

          5. 文章概述
            6.

          6. 產品型號：HJLL-94/A

觸點形式：1常開2常閉

整定范圍：0.2A~6A

安裝結構：導軌式安裝
            7.

            詢價留言






















            •



              概述


              HJLL-94/A電流繼電器為零序電流繼電器，具有瞬時動作特性，作為繼電保護元件。主要用于發電機、變壓器和輸電線路的零序電流保護，作為啟動元件，須外接零序電流互感器。HJLL-94/A采用CMOS集成電路具有精度高、功耗小、動作時間快、返回系數高、整定直觀方便、范圍寬等特點。整定范圍由0.2A~6A和0.05A~1.2A這兩種可選，返回系數為0.9~0.95。


              型號及含義

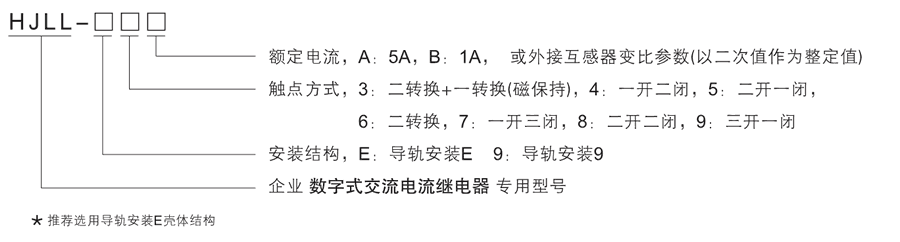

              HJLL-94/A型號及其含義


              HJLL-94/A主要特點


              ●具有整定方便、級差小、整定范圍寬等特點。

●直流電壓48V、110V、220V可選。

●交流電壓48V、110V、220V可選。

●HJLL-94/A采用集成電路和進口元器件，穩定性和可靠性更高。

●采用導軌安裝，對比老式的凸出式結構和插拔結構其安裝更方便。


              HJLL-94/A整定范圍及返回系數








            型號
            額定電流
            長期允許接通電流
            瞬時允許過載電流
            整定范圍
            級差
            返回系數




            HJLL-E3/A
            5A
            6A
            20A
            0.2~6A
            0.01A
            0.9~0.95




            HJLL-E6/A
            5A
            6A
            20A
            0.2~6A
            0.01A
            0.9~0.95




            HJLL-94/A
            5A
            6A
            20A
            0.2~6A
            0.01A
            0.9~0.95




            HJLL-95/A
            5A
            6A
            20A
            0.2~6A
            0.01A
            0.9~0.95




            HJLL-96/A
            5A
            6A
            20A
            0.2~6A
            0.01A
            0.9~0.95




            HJLL-97/A
            5A
            6A
            20A
            0.2~6A
            0.01A
            0.9~0.95




            HJLL-98/A
            5A
            6A
            20A
            0.2~6A
            0.01A
            0.9~0.95




            HJLL-99/A
            5A
            6A
            20A
            0.2~6A
            0.01A
            0.9~0.95




            HJLL-E3/B
            1A
            4A
            20A
            0.05~1.2A
            0.01A
            0.9~0.95




            HJLL-E6/B
            1A
            4A
            20A
            0.05~1.2A
            0.01A
            0.9~0.95




            HJLL-94/B
            1A
            4A
            20A
            0.05~1.2A
            0.01A
            0.9~0.95




            HJLL-95/B
            1A
            4A
            20A
            0.05~1.2A
            0.01A
            0.9~0.95




            HJLL-96/B
            1A
            4A
            20A
            0.05~1.2A
            0.01A
            0.9~0.95




            HJLL-97/B
            1A
            4A
            20A
            0.05~1.2A
            0.01A
            0.9~0.95




            HJLL-98/B
            1A
            4A
            20A
            0.05~1.2A
            0.01A
            0.9~0.95




            HJLL-99/B
            1A
            4A
            20A
            0.05~1.2A
            0.01A
            0.9~0.95








              接線圖

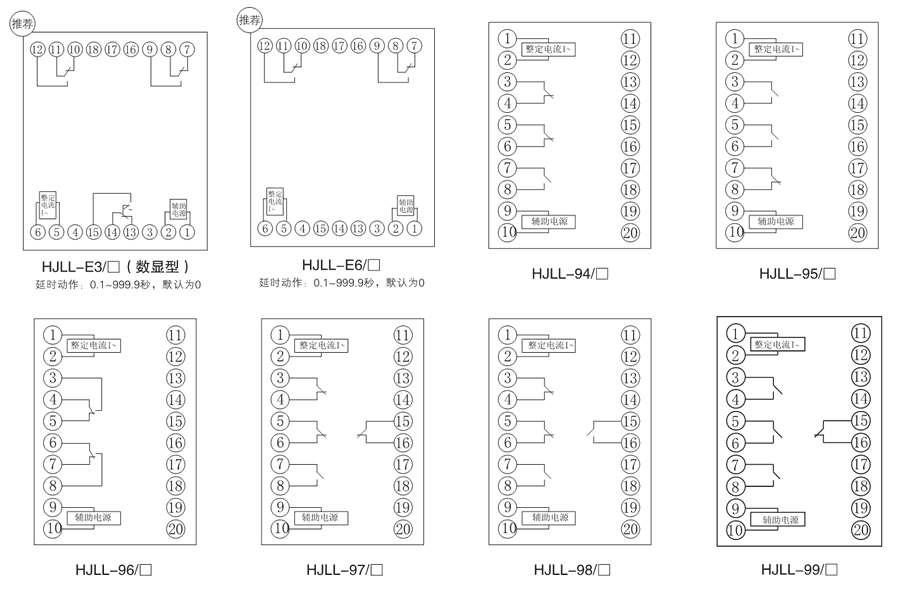

              HJLL-94/A內部接線圖


              HJLL-94/A技術參數








            額定參數




            直流額定電壓
            48V、110V、220V可選




            交流額定電壓
            48V、110V、220V、380V可選




            直流動作電壓
            ≤70%額定電壓




            交流動作電壓
            ≤75%額定電壓




            額定電流
            A型：5A、B型：1A




            返回系數
            0.9~0.95




            整定范圍
            A型：0.2A~6A、B型：0.05A~1.2A




            返回時間
            ≤27ms




            功耗
            ≤5W




            絕緣性能




            絕緣電阻
            繼電器外殼與外露帶電端子之間用開路電壓500V的兆歐表測量，絕緣電阻不小于10MΩ




            絕緣耐壓
            繼電器外殼與外露帶電端子之間能耐受2KV（有效值）50Hz試驗電壓，歷時1分鐘，無擊穿或閃絡(luò )現象




            環境條件




            環境溫度
            -15℃～55℃




            工作電壓
            不大于120%額定電壓




            工作位置
            任意




            周?chē)艌?chǎng)強度
            小于0.5mT




            環境相對濕度
            不大于90%




            大氣壓力
            80～110KPa




            溫度
            -25℃～+70℃




            海拔高度
            不大于2500 米








              主要特點




              HJLL-94/A阻燃殼體


              HJLL-94/A靜態集成電路


              HJLL-94/A端子排接線


              HJLL-94/A導軌條安裝




              導軌安裝結構


              HJLL-94/A導軌安裝結構外形尺寸




              •
