            • 防逆流保護裝置
            • 日期:2022.06.30    瀏覽:4719次
            • 什么是防逆流保護裝置 在電力系統中,一般都是由配電變壓器向電網內各負載送電,稱為正向電流。安裝光伏電站后,當光伏系統功率大于本地負載的功率時,消納不完的電力要送入電網,由于電流方向和常規的相反,即稱為“逆流”。正常光伏發電系統是將光伏組件直流電轉變成交流電并入電網,帶防逆流的光伏系統是光伏發的電僅供給就地負載使用,防止光伏系統發出的電送入電網。

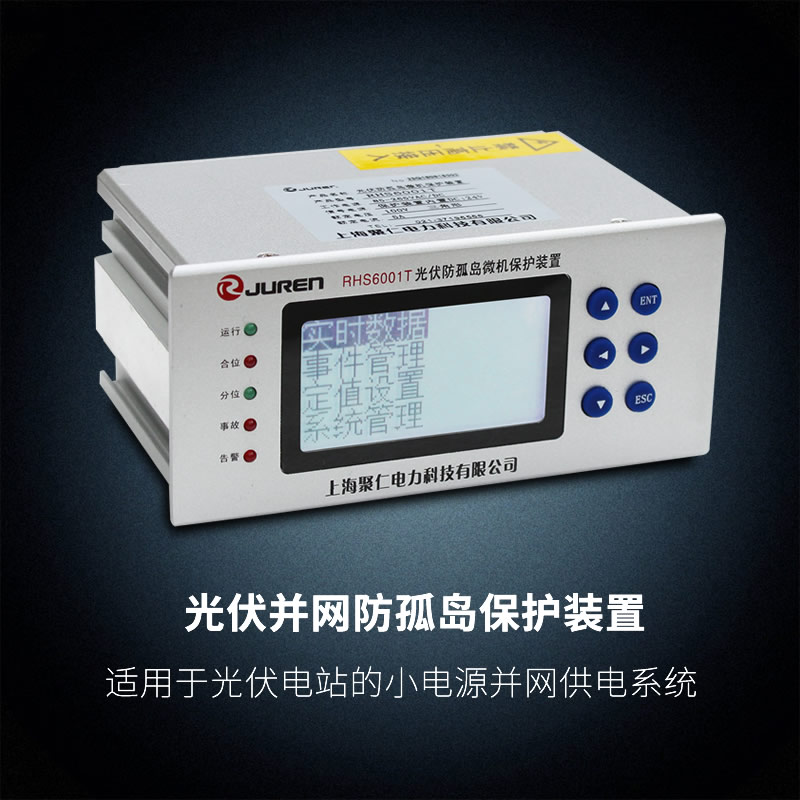

              光伏防逆流保護裝置

              防逆流保護配置要求 防逆流保護裝置又稱為逆功率保護裝置,主要針對低壓配電網側的光伏并網發電系統,一般認為光伏發電功率不大于并網側上級配電變壓器容量的20%是合適的。目前,電網公司通常要求光伏并網系統為不可逆流發電系統,即光伏并網系統所發的電由本地負荷消耗,多余的電不允許通過低壓配電變壓器向上級電網逆向送電。在并網發電系統中,由于外部環境是不斷變化的,為了防止光伏并網系統逆向發電,系統需要配置1套防逆流保護裝置。通過實時監測配電變壓器低壓出口側的電壓、電流信號來調節光伏發電系統的發電功率,從而達到光伏并網系統的防逆流功能,其原理圖如下所示。
              防逆流保護配置要求

              防逆流裝置工作原理 如果光伏發電的功率<負荷的功率,說明光伏發電無法滿足負載需求的情況下,仍然有部分電流從400V電網流向負荷,防逆流保護裝置無需要工作。如果光伏發電的功率>負荷的功率,說明光伏發電已經大于負載需求的情況下,會(huì )有部分電流流向400V電網負荷,此時防逆流裝置開始工作,其工作方式通過下圖來舉例說明。
              防逆流裝置工作原理
              ●在光伏電源為多個的情況下,可以選擇切除一個或幾個,直至C處光伏發電的功率≤B處負荷的功率。
              ●在光伏電源僅為1個的情況下,可以選擇限功率光伏發電或增大負荷負載,直至C處光伏發電的功率≤B處負荷的功率。

              防逆流保護裝置的特點 ●采用全密封設計,加上精心設計的抗干擾組件,使抗振能力,抗電磁干擾能力有很大提高。
              ●有壓自動合閘(可選擇投退)。
              ●傳輸距離遠可達10KM。
              ●遙測:裝置測量的Ia、Ib、Ic、Ua、Ub、Uc、Uab、Ubc、Uca、Ux、P、Q、f、COSφ等交流模擬量。
              ●防逆流保護裝置傳輸速度可達1Mbps。
              ●過電壓跳閘 (可選擇投退)。
              ●全漢化液晶顯示,界面清晰易懂,操作整定極為方便。
