             上海聚仁電力


            電力及自動化系統設備制造商

       專注于35KV及以下電力二次設備產品的研發和方案提供



            021-37195759 021-67183050



























通用型微機保護裝置




    首頁>
    產品中心>微機保護裝置












            聯系我們




            •  181-1722-3661
              •

            •  021-67183050
              •

            •  021-37190051
              •

            •  jurendianli@163.com
              •














            2.


            3.


            4.























              •


              •


              •














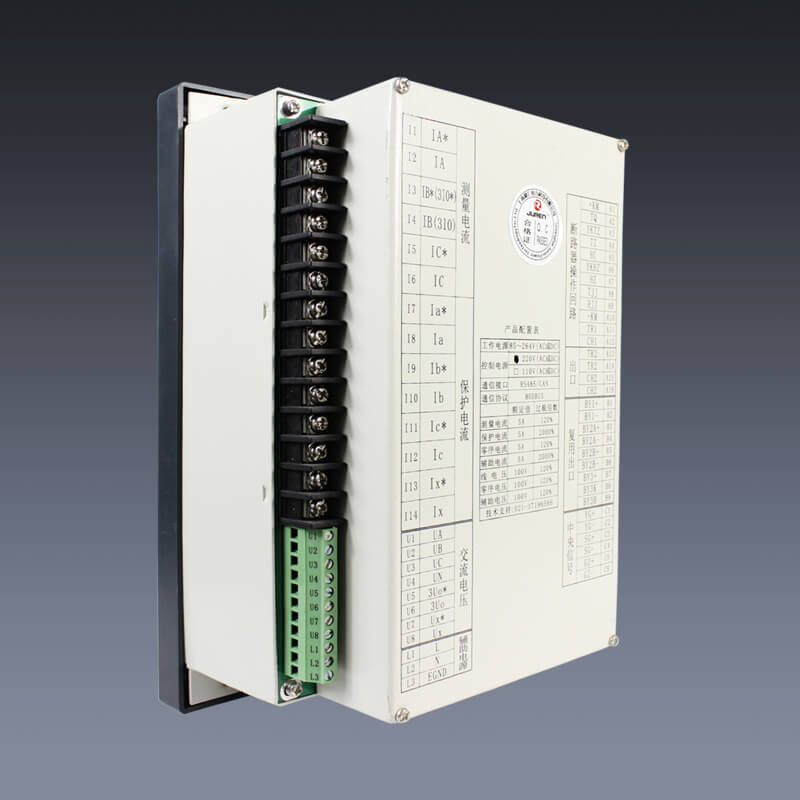

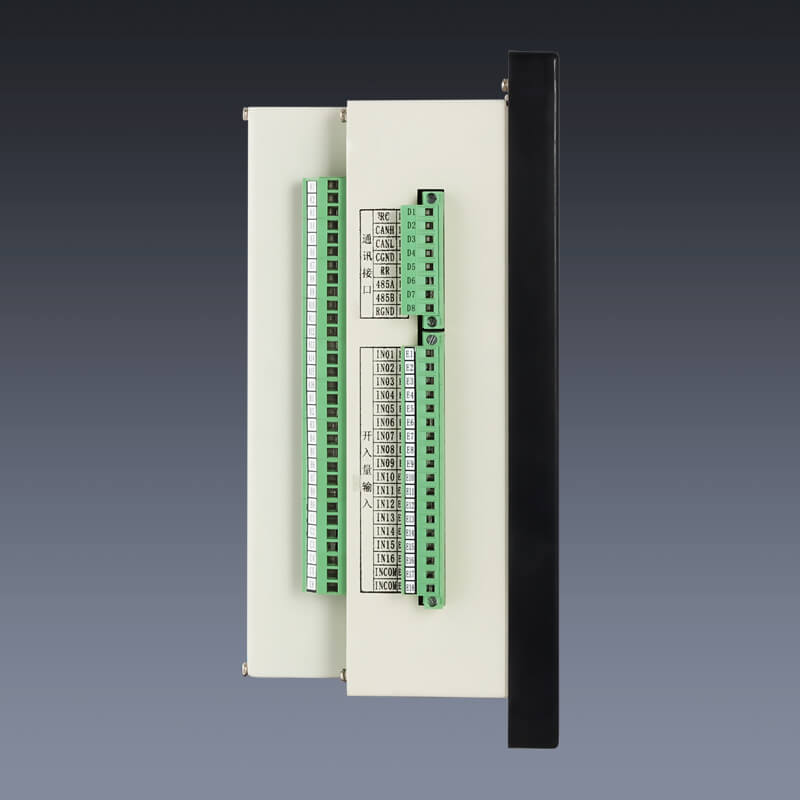

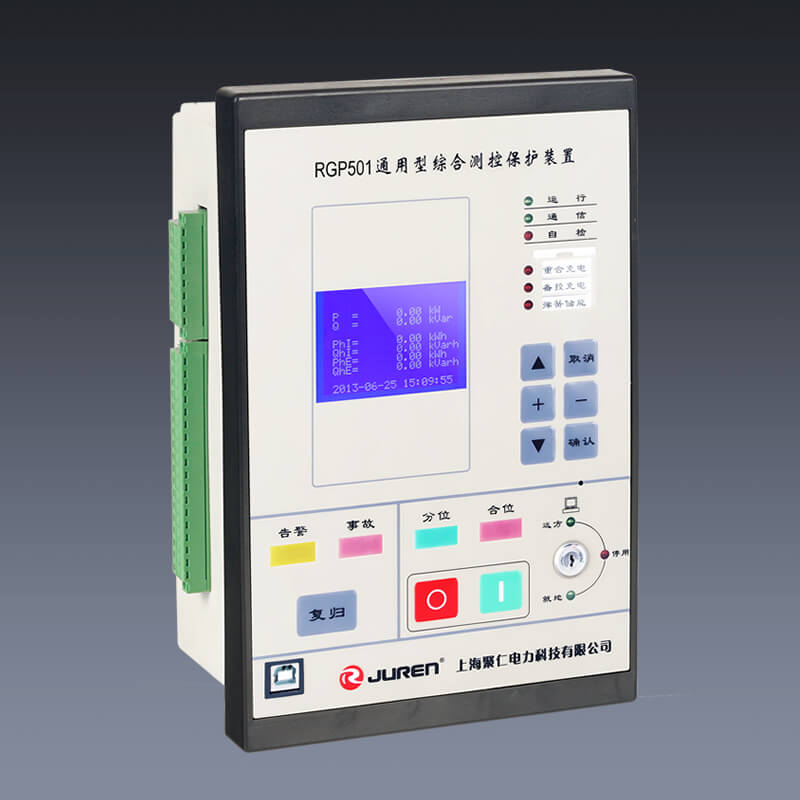

          4. 10KV通用型保護測控裝置
            5.

          5. 所屬類別：微機保護裝置
            6.

          6.

            適用范圍


            10KV及以下中置柜，自帶防跳功能


            電壓電流測量精度


            三相電流、相電壓、線電壓（0.2%）


            功率測量精度


            有功功率、無功功率、功率因數（0.5%）


            頻率測量精度


            0.02Hz


            電度測量精度


            有功電度、無功電度（0.5%）


            通訊接口


            RS485/CAN口（MODBUS規約）


            我要詢價留言



            7.





















            10KV通用型保護測控裝置概述



可作為35Kv及以下電壓等級的不接地系統、小電阻接地系統、消弧線圈接地系統、直接接地系統的各類各類電器設備和線路的保護及測控，也可作為部分66Kv、110Kv電壓等級中系統的電
壓電流的保護及測控。



            10KV通用型保護測控裝置測控功能



●35Kv進線保護測控。

●35Kv主變壓器高壓側后備保護測控及非電量保護。

●35Kv主變壓器低莊側后備保護測控及非電量保護。

●10(6)KV進線單元保護測控。

●10(6)KV出線單元保護測控。

●10(6)KV分段單元保護測控。

●10(6)Kv廠（所）用變壓器單元保護測控。

●10(6)Kv高壓電動機單元保護測控。

●10(6)Kv高壓電容器單元保護測控。

●10(6)KV高壓電抗器單元保護測控。

●進線備自投功能及橋開關備自投功能。

●PT單元測控及PT切換功能。











            保護功能設置整定表







            序號
            名稱
            范圍
            說明




            01
            過流I段
            ---/TRE/ALM/TRP/TR1/TR2


            ---：不啟用該保護


            TRE：保護出口不跳閘，發故障信號


            ALM：保護出口不跳閘，發預告信號


            TRP：保護出口驅動保護跳閘繼電器發故障信號


            TR1：保護出口驅動備用1繼電器發故障信號


            TR2：保護出口同時驅動保護跳閘繼電器和備用2繼電器發故障信號


            注：風冷控制和復壓開出投入時，ALM、TRP選項保護驅動備用3繼電器。






            02
            過流II段
            ---/TRE/ALM/TRP/TR1/TR2




            03
            過流III段
            ---/TRE/ALM/TRP/TR1/TR2




            04
            反時過流
            ---/TRE/ALM/TRP/TR1/TR2




            05
            后加速
            ---/TRE/ALM/TRP/TR1/TR2




            06
            過負荷
            ---/TRE/ALM/TRP/TR1/TR2




            07
            負序電流
            ---/TRE/ALM/TRP/TR1/TR2




            08
            零序電壓
            ---/TRE/ALM/TRP/TR1/TR2




            09
            接地選線
            ---/TRE/ALM/TRP/TR1/TR2




            10
            過電壓
            ---/TRE/ALM/TRP/TR1/TR2




            11
            低電壓
            ---/TRE/ALM/TRP/TR1/TR2




            12
            失壓
            ---/TRE/ALM/TRP/TR1/TR2




            13
            負序電壓
            ---/TRE/ALM/TRP/TR1/TR2




            14
            零序電流
            ---/TRE/ALM/TRP/TR1/TR2




            15
            備用保護
            ---/TRE/ALM/TRP/TR1/TR2




            16
            低周減載
            ---/TRE/ALM/TRP/TR1/TR2




            17
            低壓解列
            ---/TRE/ALM/TRP/TR1/TR2




            18
            重合閘
            ---/TRE/ALM/TRP/TR1/TR2




            19
            備自投
            ---/TRE/ALM/TRP/TR1/TR2





            20
            過熱
            ---/TRE/ALM/TRP/TR1/TR2




            21
            逆功率
            ---/TRE/ALM/TRP/TR1/TR2




            22
            啟動過長
            ---/TRE/ALM/TRP/TR1/TR2




            23
            定IX過流
            ---/TRE/ALM/TRP/TR1/TR2




            24
            反IX過流
            ---/TRE/ALM/TRP/TR1/TR2




            25
            風冷控制
            ---/TRE/ALM/TRP/TR1/TR2




            26
            電動機
            ON/OFF
            ON為電動機相關保護增加控制選項




            27
            PT控制
            ON/OFF
            ON為開放PT控制功能




            28
            PT并列切換
            ON/OFF
            ON為開放PT并列切換功能




            29
            非電量1
            ---/TRE/ALM/TRP/TR1/TR2


            ---：不啟用該保護


            TRE：保護出口不跳閘，發故障信號


            ALM：保護出口不跳閘，發預告信號


            TRP：保護出口驅動保護跳閘繼電器發故障信號


            TR1：保護出口驅動備用1繼電器發故障信號


            TR2：保護出口同時驅動保護跳閘繼電器和備用2繼電器發故障信號






            30
            非電量2
            ---/TRE/ALM/TRP/TR1/TR2




            31
            非電量3
            ---/TRE/ALM/TRP/TR1/TR2




            32
            非電量4
            ---/TRE/ALM/TRP/TR1/TR2




            33
            非電量5
            ---/TRE/ALM/TRP/TR1/TR2




            34
            非電量6
            ---/TRE/ALM/TRP/TR1/TR2




            35
            非電量7
            ---/TRE/ALM/TRP/TR1/TR2




            36
            非電量8
            ---/TRE/ALM/TRP/TR1/TR2




            37
            復壓開出
            ---/TRE/ALM/TRP/TR1/TR2











            保護投退整定表







            序號
            名稱
            范圍
            說明




            01
            過流I段
            OFF/ON/S09~S16


            OFF：表示保護退出，允許遙控


            ON：:表示保護投入，允許遙控


            S09~S16：表示保護的投退由外部開關量控制，外部開關量合則保護投入，外部開關量分則保護退出。S09~S16分別對應外部開關量的IN09~IN16，該選項禁止遙控。





            02
            過流II段
            OFF/ON/S09~S16




            03
            過流III段
            OFF/ON/S09~S16




            04
            反時過流
            OFF/ON/S09~S16




            05
            后加速
            OFF/ON/S09~S16




            06
            過負荷
            OFF/ON/S09~S16




            07
            負序電流
            OFF/ON/S09~S16




            08
            零序電壓
            OFF/ON/S09~S16




            09
            接地選線
            OFF/ON/S09~S16




            10
            過電壓
            OFF/ON/S09~S16




            11
            低電壓
            OFF/ON/S09~S16




            12
            失壓
            OFF/ON/S09~S16




            13
            負序電壓
            OFF/ON/S09~S16




            14
            零序電流
            OFF/ON/S09~S16




            15
            備用保護
            OFF/ON/S09~S16




            16
            低周減載
            OFF/ON/S09~S16




            17
            低壓解列
            OFF/ON/S09~S16




            18
            重合閘
            OFF/ON/S09~S16




            19
            備自投
            OFF/ON/S09~S16





            20
            過熱
            OFF/ON/S09~S16




            21
            逆功率
            OFF/ON/S09~S16




            22
            啟動過長
            OFF/ON/S09~S16




            23
            定IX過流
            OFF/ON/S09~S16




            24
            反IX過流
            OFF/ON/S09~S16




            25
            風冷控制
            OFF/ON/S09~S16




            26
            非電量1
            OFF/ON/S09~S16




            27
            非電量2
            OFF/ON/S09~S16




            28
            非電量3
            OFF/ON/S09~S16




            29
            非電量4
            OFF/ON/S09~S16




            30
            非電量5
            OFF/ON/S09~S16




            31
            非電量6
            OFF/ON/S09~S16




            32
            非電量7
            OFF/ON/S09~S16




            33
            非電量8
            OFF/ON/S09~S16




            34
            復壓開出
            OFF/ON/S09~S16

















                    測量精度




                    電流
                    0.2級




                    電壓
                    0.2級




                    頻率
                    0.02Hz




                    有功功率
                    0.5%




                    無功功率
                    0.5%




                    功率因數
                    0.5%




                    有功電度
                    0.5%




                    無功電度
                    0.5%




                    工作電源




                    電壓范圍
                    85～264V（交流或直流）




                    正常功耗
                    <5W




                    最大功耗
                    <20W




                    電源跌落
                    200ms




                    上電沖擊
                    4A




                    隔離耐壓
                    3kV




               控制電源




                    額定電壓
                    220V（交流或直流）（額定電壓為110V的必須在定貨時注明）




                    過載能力
                    70％～120％額定電壓，連續工作




                    隔離耐壓
                    4kV




                    交流電流回路




                    額定電流
                    5A（額定電流為1A的必須在定貨時注明）




                    功率消耗
                    <0.5VA/每相




                    過載能力
                    2倍額定電流，連續工作，10倍40倍為10s、1s




                    隔離耐壓
                    4kV




                    交流電壓回路




                    額定電壓
                    100V（線電壓）或100/√3（相電壓）




                    功率消耗
                    <0.5VA/每相




                    過載能力
                    2倍額定電壓，連續工作




                    隔離耐壓
                    4kV




                    開關量輸入回路




                    額定電壓
                    24VDC（由裝置內部電源提供）




                    功率消耗
                    每回5mA（IN01～IN16）




                    過載能力
                    <1ms




                    隔離耐壓
                    4kV




                    繼電器輸出回路




                    分斷電壓
                    250VAC、220VDC




                    分斷功率
                    1250VA交流或120W直流（電阻性負載），500VA交流或75W直流（電感性負載）




                    工作電流
                    5A，連續工作




                    隔離耐壓
                    4kV




                    動作時間
                    <5ms




                    觸點材料
                    銀上鑲金




                    電氣壽命
                    2,000,000次




                    機械壽命
                    20,000,000次




                    環境條件




                    正常溫度
                    -10℃～55℃




                    極限溫度
                    -30℃～70℃




                    存儲溫度
                    -40℃～85℃




                    相對濕度
                    ≤95%，不凝露




                    大氣壓力
                    80～110kPa

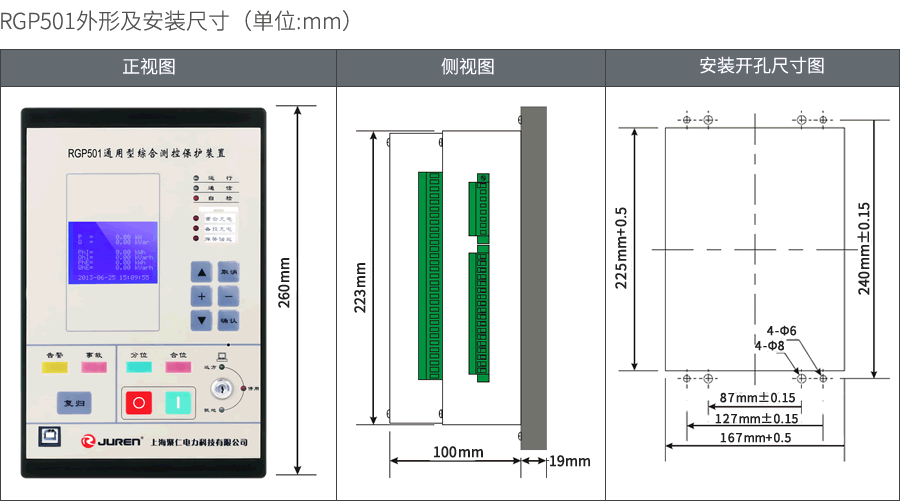

            RGP501保護測控裝置外形及安裝尺寸
