            通用型微機保護裝置
            首頁> 產品中心>微機保護裝置

            聯系我們

            •  181-1722-3661
            •  021-67183050
            •  021-37190051
            •  jurendianli@163.com

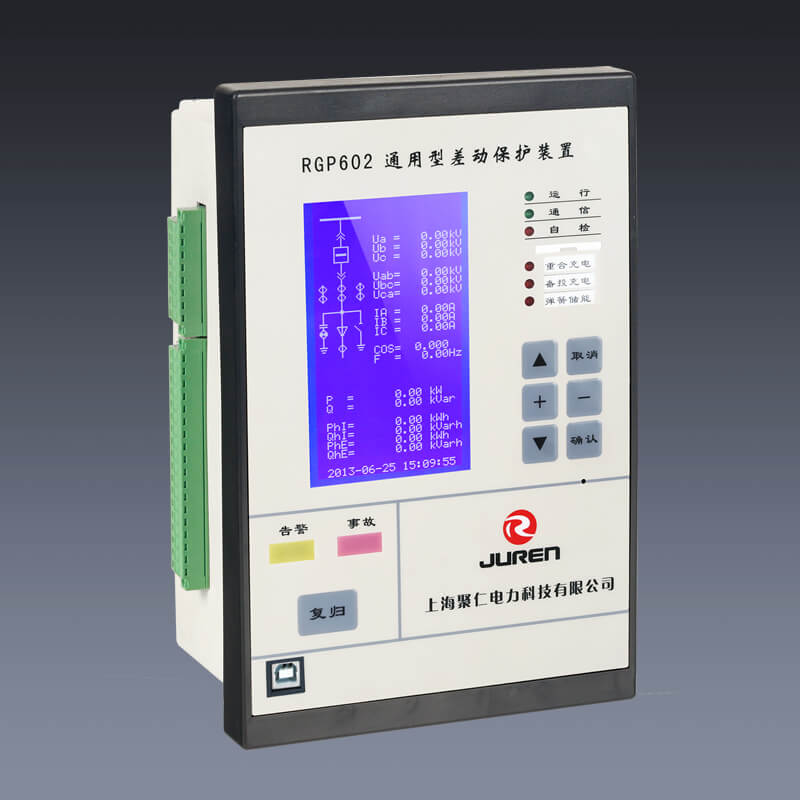

          1. 通用型差動保護裝置
          2. 所屬類別:微機保護裝置
          3. 工作電源電壓范圍

            85~264V(交流或直流)

            控制電源額定電壓

            220V(交流或直流)

            交流電流回路電流

            5A(額定電流為1A的必須在定貨時注明)

            通訊接口

            RS485/工業CAN口(MODBUS規約)

            差動保護功能

            兩圈式、三圈式(變壓器),電動機,發電機

            測量精度

            電壓、電流(0.2級),功率、電度(0.5級)

            我要詢價留言

          4. RGP602差動保護主要特點
          5. 通訊支持 采用CAN現場總線和RS485總線(MODBUS通訊規約)。

          6. 高精度測量 0.2級高精度測量,滿足供電部門計量要求無需選用電力儀表。

          7. 高性能32位DSP芯片 TI德州儀器C2000? 高性能處理器更加突顯差動保護裝置性能。

          8. 開關量監視 支持16路外部無源接點信號輸入,開關量名稱可由用戶定義。

          9. 異常告警 在線監視系統的運行狀況,發現異常自動發出告警信號。

          10. 裝置自檢 具有完善的自檢能力,發現工作異常將自動發出自檢信號。

          11. 事件記錄 SOE事件記錄,可記錄發生的100條事件。

          12. 人機接口 采用帶高亮度藍色背光的液晶,菜單化設計,全中文顯示。

          13. LCD液晶屏顯示

            采用3.0寸128*64分辨率,背光圖形液晶,支持中/英文顯示(英文需注明),完善顯示測量數據、開關量狀態、實時波形、事件記錄、故障錄波、保護定值和系統參數等。

            比率制動特性

            RGP602差動保護裝置采用比率制動特性差動保護技術,使差動電流定值隨制動電流的增大而成某一比率的提高。使制動電流在不平衡電流較大的外部故障時有制動作用。

            保護功能

            序號 保護功能
            01 兩圈式變壓器差動保護
            02 三圈式變壓器差動保護
            03 電動機差動保護
            04 發電機差動保護

            保護功能設置整定表

            序號 名稱 范圍 說明
            01 差流速斷 ---/TRE/ALM/TRP

            ---:不啟用該保護

            TRE:保護出口不跳閘,發故障信號

            ALM:保護出口不跳閘,發預警信號

            TRP:保護出口驅動保護跳閘繼電器發故障信號

            02 比率差動 ---/TRE/ALM/TRP
            03 非電量1 ---/TRE/ALM/TRP
            04 非電量2 ---/TRE/ALM/TRP
            05 非電量3 ---/TRE/ALM/TRP
            06 非電量4 ---/TRE/ALM/TRP
            07 非電量5 ---/TRE/ALM/TRP
            08 非電量6 ---/TRE/ALM/TRP
            09 非電量7 ---/TRE/ALM/TRP
            10 非電量8 ---/TRE/ALM/TRP

            保護定值整定表

            序號 名稱 范圍 步長
            01 差流速斷
            電流定值 0.1~100A 0.01A
            02 比率差動
            電流定值 0.1~100A 0.01A
            拐點電流 0.1~100A 0.01A
            比率系數 0.2~1.00 0.01
            諧波系數 0.2~1.00 0.01
            斷線閉鎖 ON/OFF
            諧波制動 ON/OFF
            環境條件
            正常溫度 -10℃~55℃
            極限溫度 -30℃~70℃
            存儲溫度 -40℃~85℃
            相對濕度 ≤95%,不凝露
            大氣壓力 80~110kPa
            工作電源
            電壓范圍 85~264V(交流或直流)
            正常功耗 <5W
            最大功耗 <20W
            電源跌落 200ms
            上電沖擊 4A
            隔離耐壓 3kV
            控制電源
            額定電壓 220V(交流或直流)(額定電壓為110V的必須在定貨時注明)
            過載能力 70%~120%額定電壓,連續工作
            隔離耐壓 4kV
            交流電流回路
            額定電流 5A(額定電流為1A的必須在定貨時注明)
            功率消耗 <0.5VA/每相
            過載能力 2倍額定電流,連續工作,10倍40倍為10s、1s
            隔離耐壓 4kV
            交流電壓回路
            額定電壓 100V(線電壓)或100/√3(相電壓)
            功率消耗 <0.5VA/每相
            過載能力 2倍額定電壓,連續工作
            隔離耐壓 4kV
            開關量輸入回路
            額定電壓 24VDC(由裝置內部電源提供)
            功率消耗 每回5mA(IN01~IN16)
            過載能力 <1ms
            隔離耐壓 4kV
            繼電器輸出回路
            分斷電壓 250VAC、220VDC
            分斷功率 1250VA交流或120W直流(電阻性負載),500VA交流或75W直流(電感性負載)
            工作電流 5A,連續工作
            隔離耐壓 4kV
            動作時間 <5ms
            觸點材料 銀上鑲金
            電氣壽命 2,000,000次
            機械壽命 20,000,000次
            測量精度
            電流、電壓 0.2級
            功率、電度 0.5級
            頻率 <0.02Hz

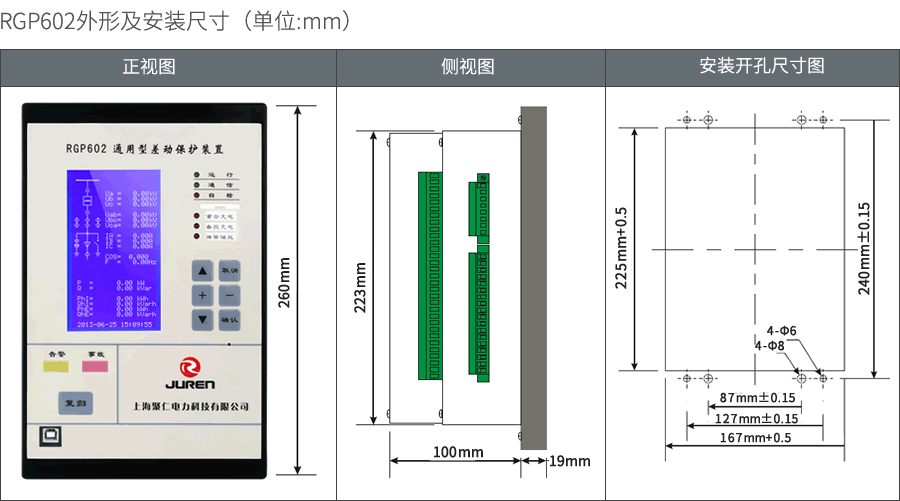

            RGP602差動保護裝置外形及安裝尺寸
