          1. 逆功率保護裝置
          2. 所屬類別:光伏二次設備
          3. 適用范圍

            新能源并網系統

            工作電源

            85V~265V(AC/DC)

            保護功能

            被動孤島檢測、過流、過負荷、過電壓、低電壓等

            通訊功能

            RS485總線

            正常功耗

            <5W

            額定頻率

            50Hz

            我要詢價留言

            • 逆功率保護裝置

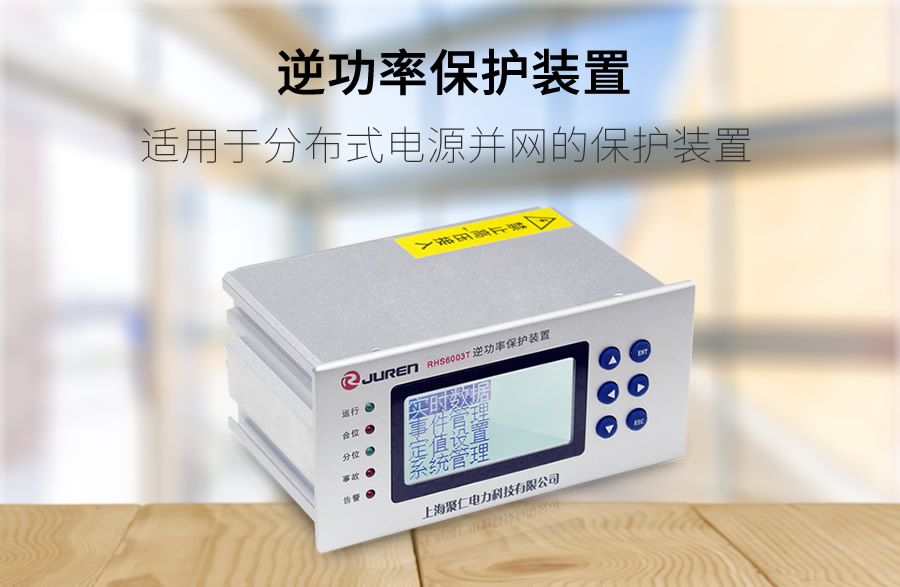

              逆功率保護裝置概述

              RHS6003T逆功率保護裝置主要適用于分布式新能源并網系統。作用為檢測并網點的功率,當反方向出現功率時,即為逆功率,達到保護定值后,跳開并網開關,逆功率保護裝置可實現光伏防逆流功能。逆功率保護裝置的功能設定依據國家發布的分布式電源并網相關標準規范,集成分布式電源并網所需的開關設備、保護、測控、通信等功能。滿足分布式電源接入的孤島檢測、自動安全并網、保護及安全隔離等要求。逆功率保護裝置實現了分布式電源并網點處所需設備的集成化、簡約化,實現分布武電源接入配電網的即插即用。

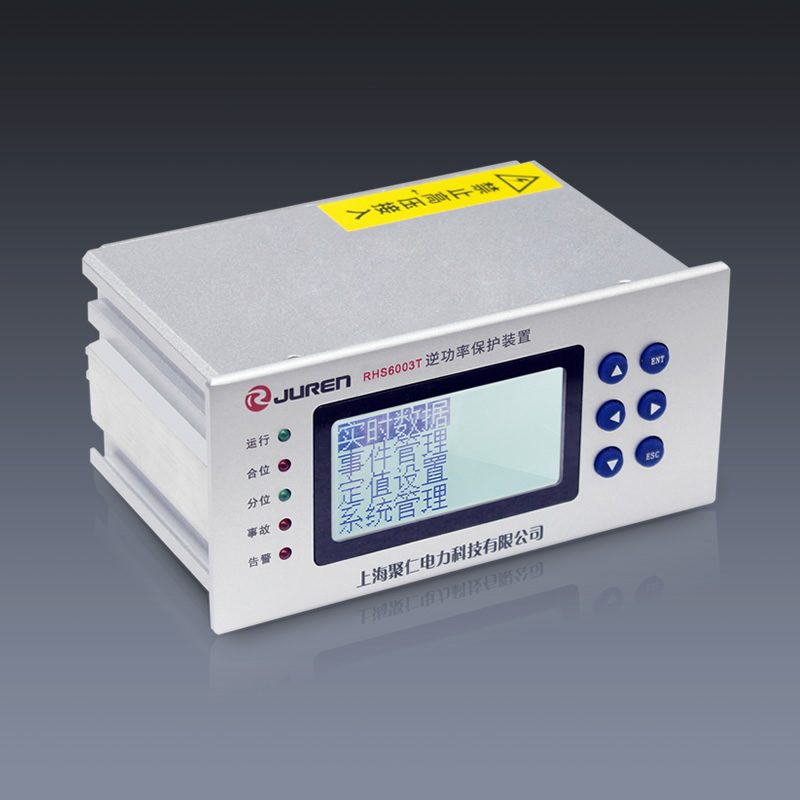

              逆功率保護裝置采用鋁合金拉伸殼體,體積小、密封性強,適合在開關柜上安裝。產品的安裝方式為嵌入式,接線為后接線方式,插件之間的連接采用總線板連接方式。人機接口為整套保護提供管理功能和外部通訊功能,逆功率保護裝置采用了帶背光的128*64液晶顯示器,全中文菜單,提供友好的人機操作界面。

              主要保護功能
              序號 功能說明
              01 過流I(速斷)方向保護
              02 過流II(限時電流速斷)方向保護
              03 過流III(定時限過流)方向保護
              04 過負荷保護
              05 零序電流保護
              06 過電壓保護
              07 低電壓保護
              08 自動有壓合閘
              09 被動孤島檢測
              10 系統失電保護
              11 非電量保護
              12 過頻I段保護
              13 過頻II段保護
              14 低頻保護
              15 逆功率保護
              16 TV斷線保護
              17 諧波保護
              18 正序分量閉鎖保護

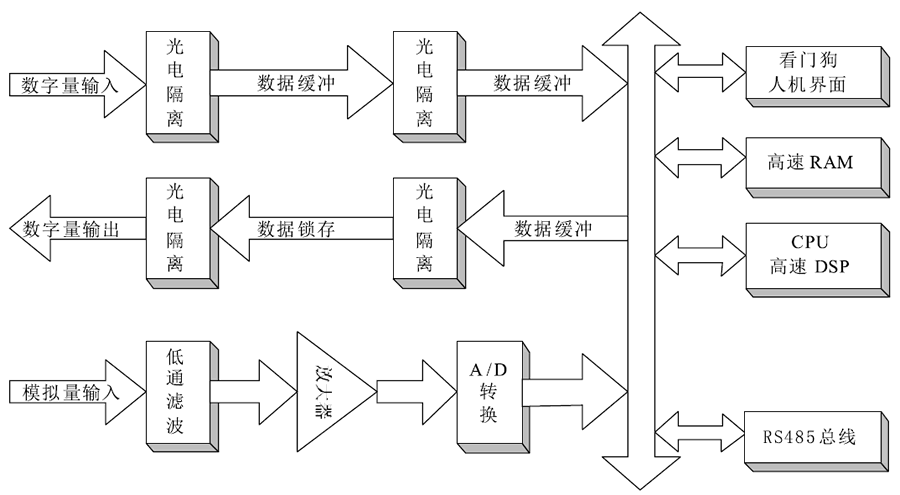

              逆功率保護裝置的硬件工作原理
              逆功率保護裝置工作原理
              逆功率保護裝置主要技術指標
              過流I(速斷)方向保護
              電流定值 0.5A-100A(誤差:<5%)
              時間定值 0S-100S(不超過35ms)
              過流II(限時電流速斷)方向保護
              電流定值 0.5A-100A(誤差:<5%)
              時間定值 0S-100S(不超過35ms)
              過流III(定時限過流)方向保護
              電流定值 0.5A-100A(誤差:<5%)
              時間定值 0S-100S(不超過35ms)
              過負荷保護
              電流定值 0.5A-100A(誤差:<5%)
              時間定值 0S-100S(不超過35ms)
              零序電流保護
              電流定值 0.5A-100A(誤差:<5%)
              時間定值 0S-100S(不超過35ms)
              過電壓保護
              電壓定值 20V-600V(誤差:<5%)
              時間定值 0.1S-100S(不超過35ms)
              低電壓保護
              電壓定值 20V-400V(誤差:<5%)
              時間定值 0.1S-100S(不超過35ms)
              過頻I、II段保護
              頻率定值 50.2Hz-55Hz(誤差:<5%)
              時間定值 0.2S-100S(不超過35ms)
              低頻I、II段保護
              頻率定值 45Hz-49.5Hz(誤差:<5%)
              時間定值 0.2S-100S(不超過35ms)
              頻率突變
              頻率定值 0.03Hs-10Hs(誤差:<5%)
              時間定值 0.3S-100S(不超過35ms)
              低壓1、2段保護
              電壓定值 20V-600V(誤差:<5%)
              時間定值 0.2S-100S(不超過35ms)
              正序分量閉鎖保護
              電流定值 0.5A-100A(誤差:<5%)
              逆功率保護
              電壓定值 0.1W-600W(誤差:<5%)
              時間定值 0.1S-100S(不超過35ms)

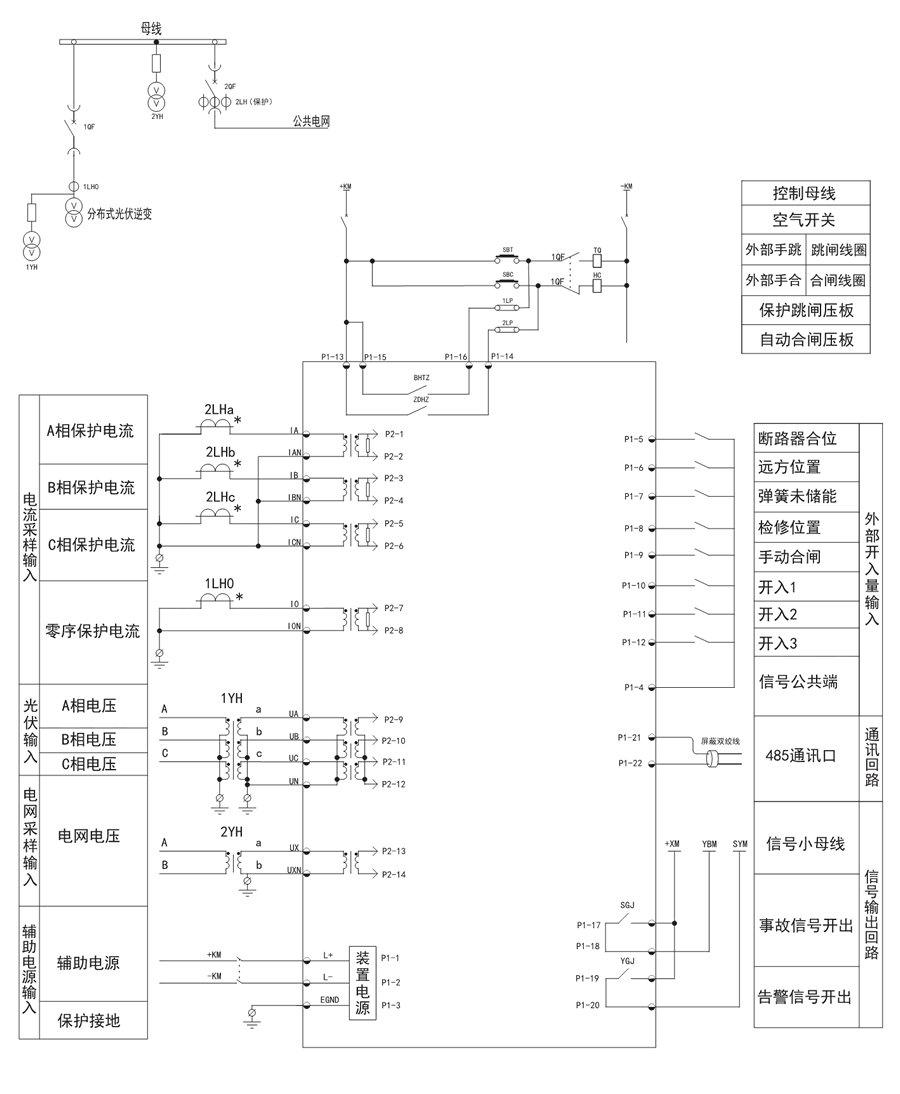

              逆功率保護裝置接線示意圖
              逆功率保護裝置接線示意圖
              逆功率保護裝置技術參數
              工作電源
              電壓范圍 AC/DC:85~265V
              正常功耗 <5W
              額定頻率 50Hz
              交流電流回路
              額定電流 5A(額定電流為1A時必須訂貨時說明電流要求即可)
              功率消耗 <0.5VA/相(In=1A), <1VA/相(In=5A)
              過載能力 2倍額定電流(連續工作),10倍額定電流(允許10s),20倍額定電流(允許1s)
              交流電壓回路
              額定電壓 100V或400V(訂貨時說明電壓要求即可)
              功率消耗 <0.5VA/相(額定電壓下)
              過載能力 1.2倍額定電壓,連續工作
              遙測量計量等級
              電流 0.5級
              電壓 0.5級
              環境條件
              工作溫度 -20℃~+60℃
              存儲溫度 -25℃~+70℃
              濕度 5~95%RH
              逆功率保護裝置外形及安裝尺寸圖
              逆功率保護裝置外形及安裝尺寸圖
