            通用型微機保護裝置
            首頁> 產品中心>微機保護裝置

            聯系我們

            •  181-1722-3661
            •  021-67183050
            •  021-37190051
            •  jurendianli@163.com

          1. 電流型保護裝置
          2. 所屬類別:微機保護裝置
          3. 適用范圍

            10KV及以下電壓等級的小電流接地系統

            適用柜體

            環網柜及小型開關柜

            裝置類型

            電流型保護裝置

            通訊功能

            CAN/RS485(MODBUS規約)

            殼體材質

            金屬殼體

            事件記錄

            100條

            我要詢價留言

          4. 電流型保護裝置概述
            適用于10kV及以下電壓等級的小電流接地系統,作為各類電氣設備和線路的主保護或后備保護。
            電流型保護裝置特點
          5. 三段過流保護 I段電流速斷、II段限時速斷、III段定時限過流。

          6. 高溫告警 出現高溫時RGP160發出高溫告警。

          7. 故障跳閘信號 電氣設備發生故障跳閘時微機保護發出故障跳閘信號。

          8. 定時限Ix過流保護 變壓器低壓側接地短路時的零序電流較大,保護動作后跳閘。

          9. 非電量保護 提供了五路非電量保護,作為非電量保護,保護可獨立投退。

          10. 重合閘保護 在三段過流保護動作跳閘后才啟動,必須在充電完成后動作。

          11. 反時限Ix過流保護 中性點或低壓側零序一般采用反時限特性曲線。

          12. 裝置故障信號 當RGP160裝置發生故障時發出故障信號。

          13. 過負荷保護 當任一相電流大于過負荷電流定值時,啟動過負荷保護。

          14. CT斷線告警 設有穩態CT斷線告警和暫態CT斷線告警的功能。

          15. 通訊功能 MODBUS通訊規約的RS485和CAN通訊功能。

          16. 負序電流保護 產生負序電流來實現三相電流不平衡保護。

          17. 保護項目 定值名稱 定制范圍 單位
            過流一段(速斷)保護 電流定值 0~100(保護電流二次測量量程) A
            時間定值 0~600 S
            過流二段(限時速斷)保護 電流定值 0~100(保護電流二次測量量程) A
            時間定值 0~600 S
            過流三段(定時限速斷)保護 電流定值 0~100(保護電流二次測量量程) A
            時間定值 0~600 S
            反時限過流保護 電流定值 0~100(保護電流二次測量量程) A
            時間系數 0.05~1.00
            特性曲線 Extr/very/Norm/Long
            后加速保護 電流定值 0~100(保護電流二次測量量程) A
            時間定值 0~600 S
            過負荷保護 電流定值 0~100(保護電流二次測量量程) A
            時間定值 0~600 S
            負序電流保護 電流定值 0~100(保護電流二次測量量程) A
            時間定值 0~600 S
            零序電流保護 電流定值 0~6.00(零序電流二次測量量程) A
            時間定值 0~600 S
            重合閘保護 時間定值 0~600 S
            反時限Ix過流保護 電流定值 0~100(輔助電流二次測量量程) A
            時間系數 0.05~1.00
            特性曲線 Extr/very/Norm/Long
            定時限Ix過流保護 電流定值 0~100(輔助電流二次測量量程) A
            時間定值 0~600 S
            工作電源
            電壓范圍 85~264V(交流或直流)
            正常功耗 10W
            最大功耗 20W
            電源跌落 200ms
            上電沖擊 4A
            隔離耐壓 3kV
            控制電源
            額定電壓 220V(交流或直流)(額定電壓為110V的必須在定貨時注明)
            過載能力 70%~120%額定電壓,連續工作
            隔離耐壓 4kV
            交流電流回路
            額定電流 5A(額定電流為1A的必須在定貨時注明)
            功率消耗 <0.5VA/每相
            過載能力 2倍額定電流(連續工作),10倍額定電流(允許10s),40倍額定電流(允許1s)
            隔離耐壓 4kV
            交流電壓回路
            額定電壓 100V
            功率消耗 <0.5VA
            過載能力 2倍額定電壓,連續工作
            隔離耐壓 4kV
            開關量輸入回路
            額定電壓 48VDC(由裝置內部電源提供)
            分辨率 <1ms
            隔離耐壓 4kV
            繼電器輸出回路
            分斷電壓 250VAC、220VDC
            分斷功率 1250VA交流或120W直流(電阻性負載),500VA交流或75W直流(電感性負載)
            工作電流 5A,連續工作
            隔離耐壓 4kV
            觸點材料 銀上鑲金
            電氣壽命 2,000,000次
            機械壽命 20,000,000次
            環境條件
            正常溫度 -10℃~55℃
            極限溫度 -30℃~70℃
            存儲溫度 -40℃~85℃
            相對濕度 ≤95%,不凝露
            大氣壓力 80~110kPa

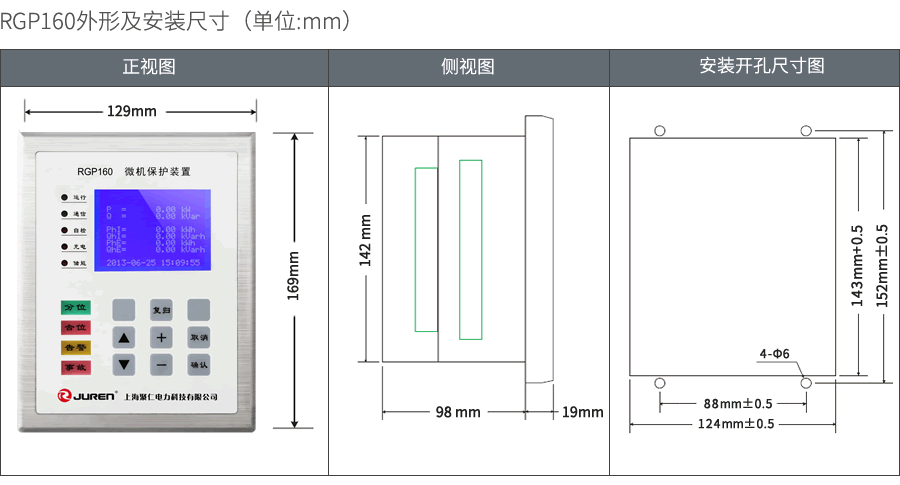

            RGP160微機保護裝置外形及安裝尺寸
