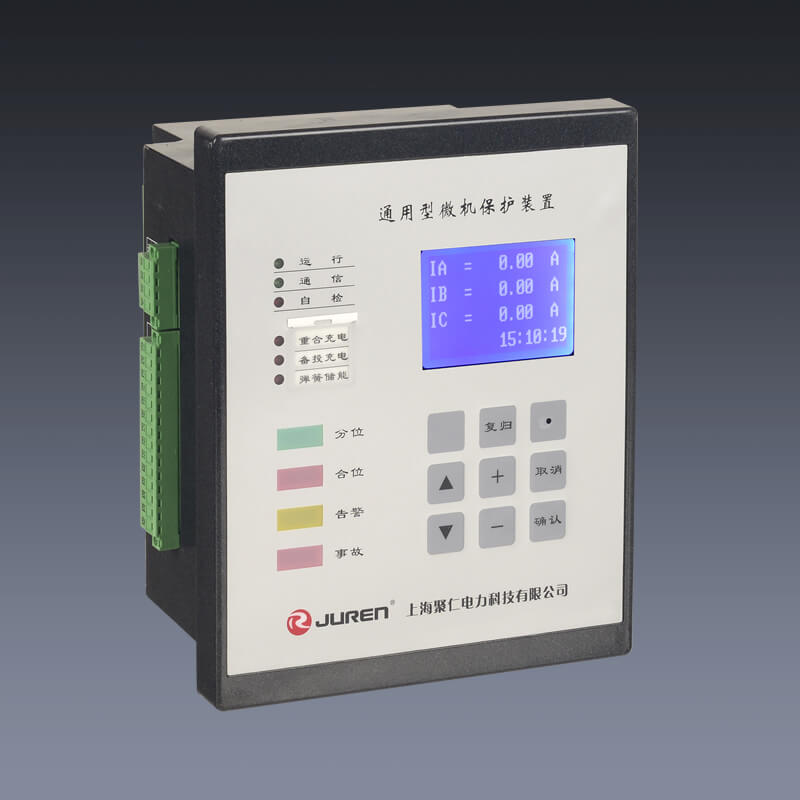

            通用型微機保護裝置
            首頁> 產品中心>微機保護裝置

            聯系我們

            •  181-1722-3661
            •  021-67183050
            •  021-37190051
            •  jurendianli@163.com

          1. 10KV通用型保護裝置
          2. 所屬類別:微機保護裝置
          3. 適用范圍

            中置柜、環網柜(10KV)

            三相電流測量精度

            IA、IB、IC(0.5%)

            三相相電壓測量精度

            Ua、Ub、Uc(0.2%)

            三相線電壓測量精度

            Uab、Ubc、Uca(0.2%)

            功率測量精度

            有功功率、無功功率、功率因數(1%)

            通訊接口

            RS485/CAN口(MODBUS規約)

            我要詢價留言

          4. 10KV通用型保護裝置概述
            可作為35Kv及以下電壓等級的不接地系統、小電阻接地系統、消弧線圈接地系統、直接接地系統的各類電器設備和線路的保護及測控,也可作為部分66Kv、110Kv電壓等級中系統的電 壓電流的保護及測控。
            10KV通用型保護裝置功能
            ●35Kv進線保護測控。
            ●35Kv主變壓器高壓側后備保護測控及非電量保護。
            ●35Kv主變壓器低莊側后備保護測控及非電量保護。
            ●10(6)KV進線單元保護測控。
            ●10(6)KV出線單元保護測控。
            ●10(6)KV分段單元保護測控。
            ●10(6)Kv廠(所)用變壓器單元保護測控。
            ●10(6)Kv高壓電動機單元保護測控。
            ●10(6)Kv高壓電容器單元保護測控。
            ●10(6)KV高壓電抗器單元保護測控。
            ●進線備自投功能及橋開關備自投功能。
            ●PT單元測控及PT切換功能。
            保護功能設置整定表
            序號 名稱 范圍 說明
            01 過流I段 ---/TRE/ALM/TRP/TR1/TR2

            ---:不啟用該保護

            TRE:保護出口不跳閘,發故障信號

            ALM:保護出口不跳閘,發預告信號

            TRP:保護出口驅動保護跳閘繼電器發故障信號

            TR1:保護出口驅動備用1繼電器發故障信號

            TR2:保護出口同時驅動保護跳閘繼電器和備用2繼電器發故障信號

            02 過流II段 ---/TRE/ALM/TRP/TR1/TR2
            03 過流III段 ---/TRE/ALM/TRP/TR1/TR2
            04 反時過流 ---/TRE/ALM/TRP/TR1/TR2
            05 后加速 ---/TRE/ALM/TRP/TR1/TR2
            06 過負荷 ---/TRE/ALM/TRP/TR1/TR2
            07 負序電流 ---/TRE/ALM/TRP/TR1/TR2
            08 零序電壓 ---/TRE/ALM/TRP/TR1/TR2
            09 接地選線 ---/TRE/ALM/TRP/TR1/TR2
            10 過電壓 ---/TRE/ALM/TRP/TR1/TR2
            11 低電壓 ---/TRE/ALM/TRP/TR1/TR2
            12 失壓 ---/TRE/ALM/TRP/TR1/TR2
            13 負序電壓 ---/TRE/ALM/TRP/TR1/TR2
            14 零序電流 ---/TRE/ALM/TRP/TR1/TR2
            15 備用保護 ---/TRE/ALM/TRP/TR1/TR2
            16 低周減載 ---/TRE/ALM/TRP/TR1/TR2
            17 低壓解列 ---/TRE/ALM/TRP/TR1/TR2
            18 重合閘 ---/TRE/ALM/TRP/TR1/TR2
            19 備自投 ---/TRE/ALM/TRP/TR1/TR2
            20 過熱 ---/TRE/ALM/TRP/TR1/TR2
            21 逆功率 ---/TRE/ALM/TRP/TR1/TR2
            22 啟動過長 ---/TRE/ALM/TRP/TR1/TR2
            23 定IX過流 ---/TRE/ALM/TRP/TR1/TR2
            24 反IX過流 ---/TRE/ALM/TRP/TR1/TR2
            25 風冷控制 ---/TRE/ALM/TRP/TR1/TR2
            26 電動機 ON/OFF ON為電動機相關保護增加控制選項
            27 PT控制 ON/OFF ON為開放PT控制功能
            28 PT并列切換 ON/OFF ON為開放PT并列切換功能
            29 非電量1 ---/TRE/ALM/TRP/TR1/TR2

            ---:不啟用該保護

            TRE:保護出口不跳閘,發故障信號

            ALM:保護出口不跳閘,發預告信號

            TRP:保護出口驅動保護跳閘繼電器發故障信號

            TR1:保護出口驅動備用1繼電器發故障信號

            TR2:保護出口同時驅動保護跳閘繼電器和備用2繼電器發故障信號

            30 非電量2 ---/TRE/ALM/TRP/TR1/TR2
            31 非電量3 ---/TRE/ALM/TRP/TR1/TR2
            32 非電量4 ---/TRE/ALM/TRP/TR1/TR2
            33 非電量5 ---/TRE/ALM/TRP/TR1/TR2
            34 復壓開出 ---/TRE/ALM/TRP/TR1/TR2
            保護投退整定表
            序號 名稱 范圍 說明
            01 過流I段 OFF/ON/S08~S12

            OFF:表示保護退出,允許遙控

            ON::表示保護投入,允許遙控

            S08~S12:表示保護的投退由外部開關量控制,外部開關量合則保護投入,外部開關量分則保護退出。S08~S12分別對應外部開關量的IN08~IN12,該選項禁止遙控。

            02 過流II段 OFF/ON/S08~S12
            03 過流III段 OFF/ON/S08~S12
            04 反時過流 OFF/ON/S08~S12
            05 后加速 OFF/ON/S08~S12
            06 過負荷 OFF/ON/S08~S12
            07 負序電流 OFF/ON/S08~S12
            08 零序電壓 OFF/ON/S08~S12
            09 接地選線 OFF/ON/S08~S12
            10 過電壓 OFF/ON/S08~S12
            11 低電壓 OFF/ON/S08~S12
            12 失壓 OFF/ON/S08~S12
            13 負序電壓 OFF/ON/S08~S12
            14 零序電流 OFF/ON/S08~S12
            15 備用保護 OFF/ON/S08~S12
            16 低周減載 OFF/ON/S08~S12
            17 低壓解列 OFF/ON/S08~S12
            18 重合閘 OFF/ON/S08~S12
            19 備自投 OFF/ON/S08~S12
            20 過熱 OFF/ON/S08~S12
            21 逆功率 OFF/ON/S08~S12
            22 啟動過長 OFF/ON/S08~S12
            23 定IX過流 OFF/ON/S08~S12
            24 反IX過流 OFF/ON/S08~S12
            25 風冷控制 OFF/ON/S08~S12
            26 非電量1 OFF/ON/S08~S12
            27 非電量2 OFF/ON/S08~S12
            28 非電量3 OFF/ON/S08~S12
            29 非電量4 OFF/ON/S08~S12
            30 非電量5 OFF/ON/S08~S12
            31 復壓開出 OFF/ON/S08~S12
            測量精度
            三相電流 0.5%(利用保護電流實現測量)
            三相相電壓 0.2%
            三相線電壓 0.2%
            頻率 0.02Hz
            有功功率 1%
            無功功率 1%
            功率因數 1%
            有功電度 1%
            無功電度 1%
            工作電源
            電壓范圍 85~264V(交流或直流)
            正常功耗 <5W
            最大功耗 <10W
            電源跌落 200ms
            上電沖擊 4A
            隔離耐壓 3kV
            控制電源
            額定電壓 220V(交流或直流)(額定電壓為110V的必須在定貨時注明)
            過載能力 70%~120%額定電壓,連續工作
            隔離耐壓 4kV
            交流電流回路
            額定電流 5A(額定電流為1A的必須在定貨時注明)
            功率消耗 <0.5VA/每相
            過載能力 2倍額定電流(連續工作),10倍額定電流(允許10s),40倍額定電流(允許1s)
            隔離耐壓 4kV
            交流電壓回路
            額定電壓 100V(線電壓)或100/√3(相電壓)
            功率消耗 <0.5VA/每相
            過載能力 2倍額定電壓,連續工作
            隔離耐壓 4kV
            開關量輸入回路
            額定電壓 24VDC(由裝置內部電源提供)
            功率消耗 每回5mA(IN01~IN16)
            過載能力 <1ms
            隔離耐壓 4kV
            繼電器輸出回路
            分斷電壓 250VAC、220VDC
            分斷功率 1250VA交流或120W直流(電阻性負載),500VA交流或75W直流(電感性負載)
            工作電流 5A,連續工作
            隔離耐壓 4kV
            動作時間 <5ms
            觸點材料 銀上鑲金
            電氣壽命 2,000,000次
            機械壽命 20,000,000次
            環境條件
            正常溫度 -10℃~55℃
            極限溫度 -30℃~70℃
            存儲溫度 -40℃~85℃
            相對濕度 ≤95%,不凝露
            大氣壓力 80~110kPa

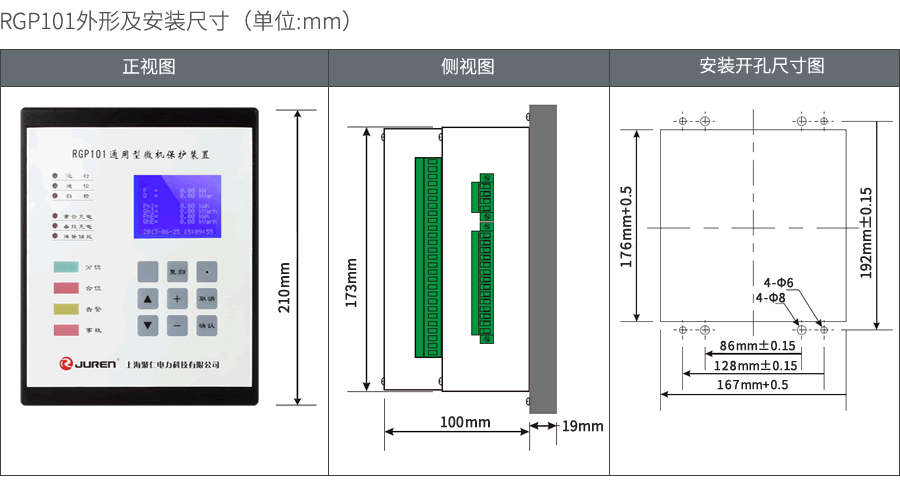

            RGP101微機保護裝置外形及安裝尺寸
