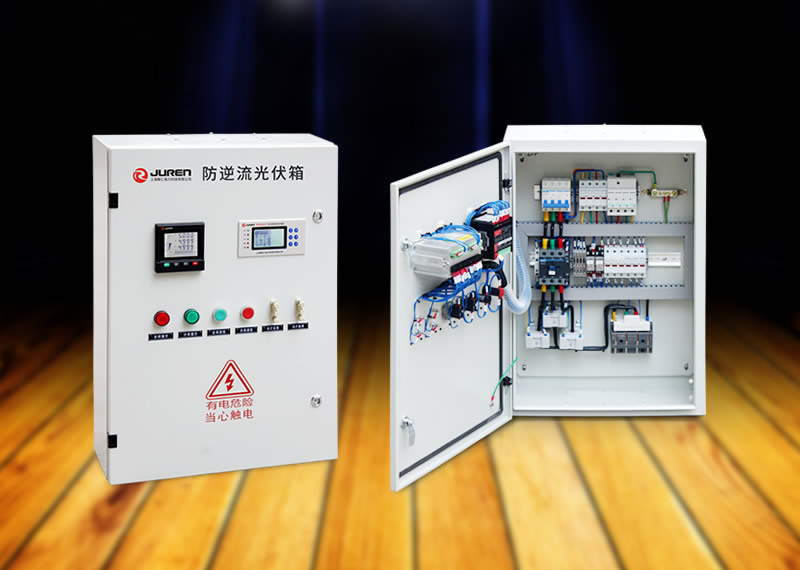

防逆流保護裝置光伏箱的概述 上海聚仁電力的光伏防逆流裝置箱是用于光伏并網發電系統中。光伏防逆流裝置箱主要是將防逆流保護裝置、多功能電力儀表、控制按鈕、指示燈、小型斷路器、浪涌保護器、接觸器、熔斷器、光伏隔離開關等電力元器件安裝于一個箱體內。用來滿足光伏電站的“自發自用、余電不上網”的目的。以往的模式的大部分都是采用常規逆功率保護，但常規的逆功率保護裝置主要是用于發電機，該裝置的保護原理簡單，出口單一，且不具備功率恢復功能；若將其應用于新能源發電項目，當出現逆功率時保護裝置動作出口，直接斷開并網點開關，還需要用戶手動重新啟用，造成用戶使用門檻偏高。而采用防逆流保護裝置的光伏防逆流并網箱可通過監測產權分界點功率的實際值，與設定的整定控制功率臨界定值進行比較，用于光伏發電系統的自動投入或切除。 達到控制產權分界點的功率方向，防止余電上網以及提高新能源發電消納水平的目的。

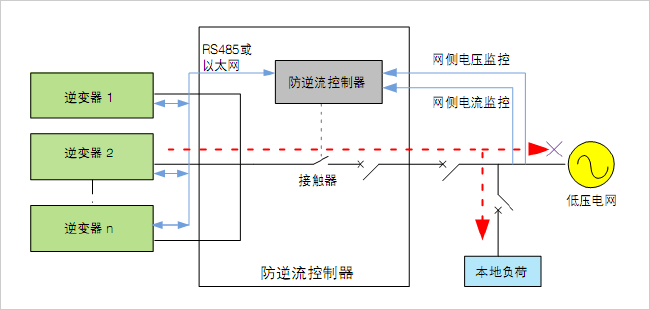

防逆流保護裝置在防逆流光伏箱中的配置要求 防逆流保護裝置主要針對低壓配電網側的光伏并網發電系統，一般認為光伏發電功率不大于并網側上級配電變壓器容量的20%是合適的。目前，電網公司通常要求光伏并網系統為不可逆流發電系統，即光伏并網系統所發的電由本地負荷消耗，多余的電不允許通過低壓配電變壓器向上級電網逆向送電。在并網發電系統中，由于外部環境是不斷變化的，為了防止光伏并網系統逆向發電，系統需要配置1套防逆流保護裝置。通過實時監測配電變壓器低壓出口側的電壓、電流信號來調節光伏發電系統的發電功率，從而達到光伏并網系統的防逆流功能，其原理圖如下所示。

光伏防逆流保護裝置在光伏防逆流箱中實現的作用 防逆流光伏箱主要實現自發自用余電不上網的作用。一般認為光伏發電功率不大于并網側上級配電變壓器容量的20%是合適的。目前，電網公司通常要求光伏并網系統為不可逆流發電系統，即光伏并網系統所發的電由本地負荷消耗，多余的電不允許通過低壓配電變壓器向上級電網逆向送電。在并網發電系統中，由于外部環境是不斷變化的，為了防止光伏并網系統逆向發電，系統需要配置1套防逆流保護裝置。通過實時監測配電變壓器低壓出口側的電壓、電流信號來調節光伏發電系統的發電功率，從而達到光伏并網系統的防逆流功能。

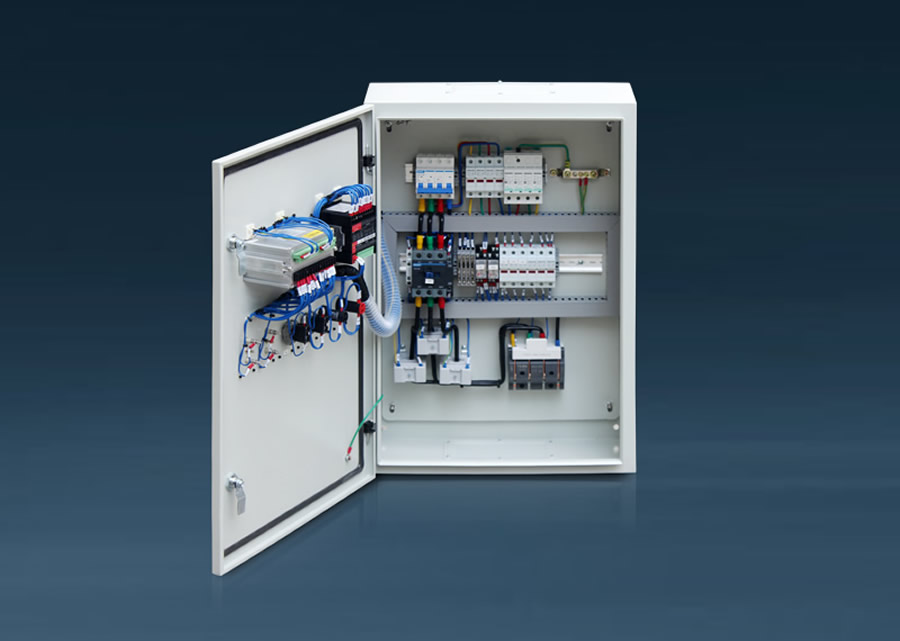

防逆流保護箱的主要硬件組成 防逆流保護裝置
用于檢測產權分界點的電流、電壓等數據，計算出實時功率值、功率方向等。是構成防逆流光伏箱的主要元器件，可以防止電流逆流，保證電力系統的安全和穩定運行。當光伏板產生的電流超過系統的需求時，防逆流保護裝置會(huì )自動關閉，以防止電流逆流回電網，確保電力系統的安全。
多功能儀表
用于查看當前實時光伏發電電壓、電流、功率等數據，還用于發電電度的計算。
浪涌保護器
用于保護當前柜體內的電子設備、儀器儀表、通訊線路。
隔離刀閘
用于建立可靠的絕緣間隙，將需要檢修的設備或線路與電源用一個明顯斷開點隔開，以保證檢修人員和設備的安全。
輸入開關
用于光伏發電輸出時的短路、接地保護。
并網接觸器
配合防逆流控制器斷開、合上光伏發電系統，適用于頻繁操作。
