          5. BS-34時間繼電器
            6.

          6. 文章類別：BS-30型時間繼電器
            7.

          7. 文章概述
            8.

          8. 產品型號：BS-34

整定時間：1.5~5M

額定電壓：220V、110V、48V、24V

            9.

            詢價留言






















            •



              概述


              BS-34時間繼電器采用靜態集成電路，作為輔助元件用于各種保護和自動控制的回路中，使被控制的元件得到可調的動作延時。具有精度高、功耗小、動作時間準確、整定直觀方便、范圍寬等特點，是替代電磁型時間繼電器的理想產品。

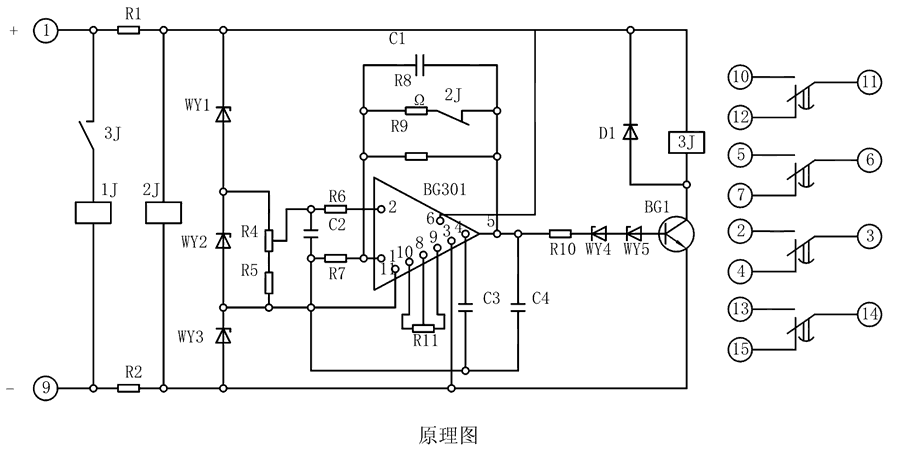

              原理圖




              BS-34繼電器由集成電路、電阻、電容及小型中間繼電器等元件組成。當繼電器加入額定電壓時，2J經降壓電阻R1、R2得到電壓而動作，使其動斷觸點打開，此時電容C1開始積分。為了實現理想的積分，需要采取措施使電容兩端電壓隨著時間的增長而增高，并使充電電流維持恒定，為此在集成電路的反饋回路接一個電容器C。


              BS-34工作原理圖




              整定參數表








            型號
            整定時間
            電源類型




            BS-31
            3~10M
            AC/DC：48V、110V、220V




            BS-32
            5~20M




            BS-33
            6~30M




            BS-34
            1.5~5M








              BS-34調試方法


              整定時間：將電位器R4調到較大值，繼電器的時間應最短，再將R4調到較小值，校驗實際動作時間，必要時可用改變R11的辦法滿足這一要求。


              主要特點




              BS-34阻燃殼體


              BS-34靜態集成電路


              BS-34端子排接線


              BS-34導軌條安裝




              導軌安裝結構


              BS-34導軌安裝結構外形尺寸


              凸出固定式安裝結構


              BS-34凸出固定式安裝結構


              凸出插拔式安裝結構


              BS-34凸出插拔式安裝結構


              嵌入插拔式安裝結構


              BS-34嵌入插拔式安裝結構




              •
